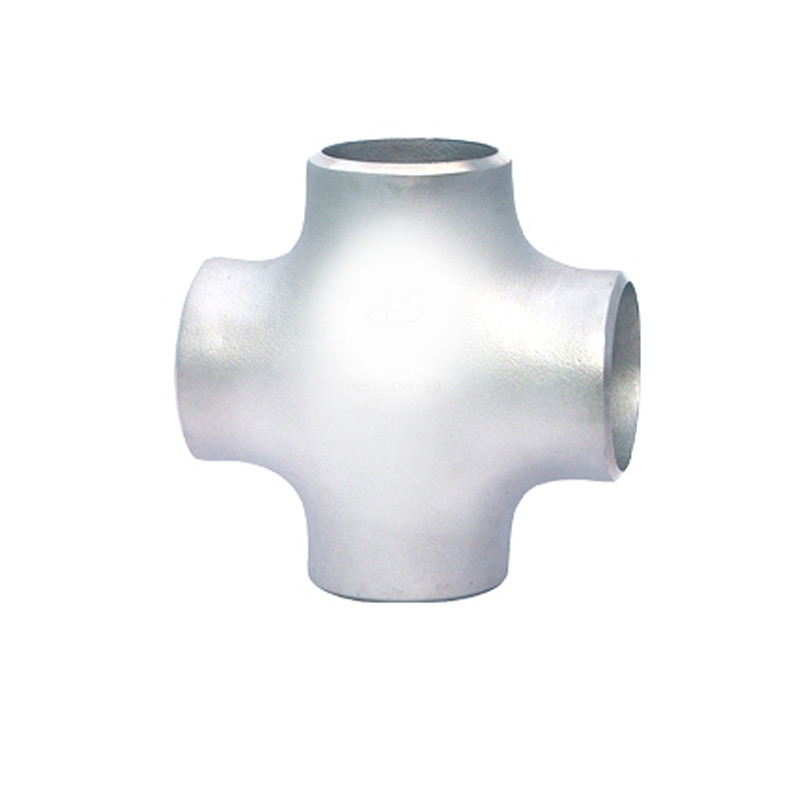

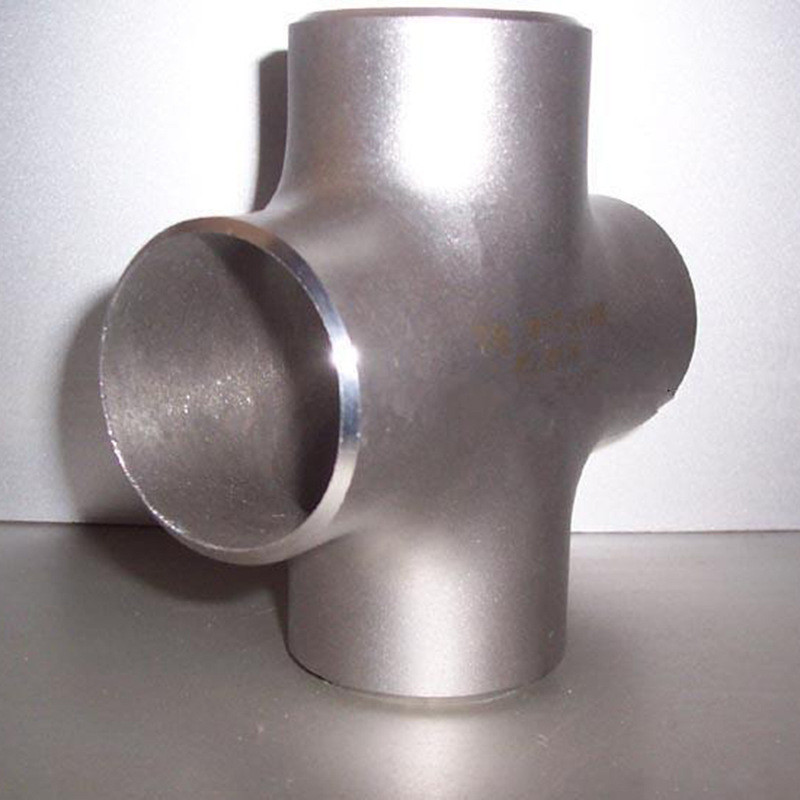

C70600 ANSI B16.9 أنبوب متقاطع مستقيم 2 "SCH40 بوتويلد

مكان المنشأ	الصين
اسم العلامة التجارية	TOBO
إصدار الشهادات	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
رقم الموديل	النحاس والنيكل C70600

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

تفاصيل المنتج

اسم المنتج	صليب أنابيب النحاس والنيكل	الصف المادي	C70600
بحجم	2 "SCH40	طلب	سخان الماء
يكتب	متساوي	سطح	نسف
علاج او معاملة	صلب
إبراز	B16.9 Cross Pipe Fitting , C70600 Cross Pipe Fitting , Buttweld Cross Tee Fitting

اترك رسالة

منتوج وصف

Buttweld Cross Pipe Fitting ، جودة عالية Buttweld Cross ، موزع لحام بعقب جانبي

أبعاد متقاطعة متساوية ، أبعاد متقاطعة للحد من Buttweld ، سعر متقاطع للأنبوب ، مورد تركيبات متقاطعة متساوية من Buttweld ، Ind

مارسيل بايبينج هي الشركة المصنعة العليا لـasme b16.9 كروسالمعروف باسم 4-طريقة تركيب الأنابيب.تولد نقطة الإنطلاق المتقاطعة عادةً ضغطًا عاليًا على الأنبوب مع تغير درجة الحرارة ، لأنها تقع في مركز أربع نقاط اتصال.بالمقارنة ، يكون الإنطلاق أكثر ثباتًا من الصليب ، حيث يتصرف الإنطلاق مثل كرسي ثلاثي الأرجل ، بينما يتصرف الصليب مثل كرسي بأربعة أرجل.

معزز بفريق من المهنيين اللامعين ، يمكننا توريدهاعبر الأنابيبفي نوعين هما ، التقاطع المستقيم والتقاطع المختزل في مجموعة كاملة من الأشكال والأبعاد.نحن المورد الرئيسي للصلب المقاوم للصدأ المتقاطع وسبائك الصلب المتقاطع للعملاء المحليين والعملاء الدوليين في مختلف الصناعات مثل النفط والغاز والبتروكيماويات وتوليد الطاقة والمستحضرات الصيدلانية وتصنيع الورق وصناعة الغاز الطبيعي والمصانع الكيماوية.يستخدم Cross في العديد من التطبيقات ، كوصلة توصيل للأنابيب المتقاطعة.

حامل الأسهم لصليب اللحام المتساوي ، والتركيبات المتقاطعة للأنابيب ، والحد من تركيب الأنابيب المتقاطعة ، والصليب المستقيم ASME B16.9 Delaer

يتم توفير صليب Equal Cross و Reducing Cross و Lateral Cross على نطاق واسع للعديد من الصناعات مثل توليد الطاقة والبتروكيماويات وبناء السفن وتصنيع الورق والكيماويات والأدوية والتصنيع.

اعتمادًا على مواصفات ومتطلبات عملائنا ، يمكننا تصنيع وتقديم عرض تقاطع مستقيم وتقاطع تصغير في مختلف الدرجات بما في ذلك 202 ، 304 / 304L ، 904L ، 316 / 316L ، Duplex 2205 ، Alloy 20 ، Cupro Nickel ، Monel Alloy 400 ، Inconel Alloy 625 ، سبائك Inconel 600 ، سبائك Hastelloy C276 ، وكذلك في درجات الألومنيوم المختلفة.

تاجر من Buttweld Unequal Cross ، و Buttweld Equal Cross Fittings ، و Equal Cross Formula ، و Cross Tube Fitting Fitting ، و Straight Cross Fitting ، و Equal Cross Weight Calculator ، وتجار تركيبات الأنابيب المستقيمة المستقيمة في الهند

ANSI / ASME B16.9 المواصفات المتقاطعة لأنابيب Buttweld - تقاطع متساوٍ ، تقاطع مخفض

أبعاد	ASME / ANSI B16.9 ، ASME B16.28 ، MSS-SP-43
القطر الخارجي	تقاطع متساوي (1/2 ″ ～ 24 ″) ، تقاطع متساوي بين المتفجرات من مخلفات الحرب / Buttweld (1/2 ″ ～ 48 ″) ، تقاطع مخفض (1/2 ″ ～ 24) ، تقاطع تقليل المتفجرات من مخلفات الحرب / Buttweld (1/2 ″ ～ 48 ،)
أنواع	صليب متساوٍ ، صليب مختزل
سمك الحائط	3 مم - 40 مم / SCH5 ، SCH10 ، SCH20 ، SCH30 ، SCH40 ، STD ، SCH80 ، XS ، SCH60 ، SCH80 ، SCH120 ، SCH140 ، SCH160 ، XXS
خدمات القيمة المضافة	غلفنة بالغمس الساخن ، طلاء إيبوكسي و FBE ، تلميع كهربائي ، تفجير رملي ، خيوط لحام
درجات الإنتاج	الفولاذ المقاوم للصدأ ، سبائك الصلب ، دوبلكس ، سبائك النيكل ، الصلب درجة الحرارة المنخفضة ، الكربون الصلب ، النيكل كوبرو

معايير التصنيع لأنابيب Buttweld Cross ، Equal Cross ، Reducing Cross

ASME:	ANSI B16.9 ، ANSI B16.28 ، MSS-SP-43
DIN:	DIN2605 ، DIN2615 ، DIN2616 ، DIN2617 ، DIN28011
EN:	EN10253-1 ، EN10253-2

ASTM A403 - ASME SA403	المواصفات القياسية لتركيبات الأنابيب المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي المطاوع
ASME B16.9	تركيبات المطاوع من صنع المصنع Buttwelding
ASME B16.25.0000	ينتهي بعقب اللحام
ASME B16.28.0	أكواع الصلب المطاوع ذات نصف القطر القصير وعودة اللحام
MSS SP-43	وصلات لحام تناكبية مصنعة ومصنعة للضغط المنخفض والتطبيقات المقاومة للتآكل

درجات المواد عبر أنابيب Buttweld

ستانلس ستيل	ASTM A403 WP Gr.304 ، 304H ، 309 ، 310 ، 316 ، 316 لتر ، 317 لتر ، 321 ، 347 ، 904 لتر
الكربون الصلب	ASTM A 234 WPB، WPBW، WPHY 42، WPHY 46، WPHY 52، WPH 60، WPHY 65 & WPHY 70.
درجة حرارة منخفضة من الصلب الكربوني	ASTM A420 WPL3 ، A420 WPL6
خليط معدني	ASTM / ASME A / SA 234 غرام.WP 1، WP 5، WP 9، WP 11، WP 12، WP 22، WP 91
دوبلكس ستيل	ASTM A 815 ، ASME SA 815 UNS NO S31803 ، S32205.Werkstoff رقم 1.4462
سبائك النيكل	ASTM / ASME SB 336 UNS 2200 (NICKEL 200)، UNS 2201 (NICKEL 201)، UNS 4400 (MONEL 400)، UNS 8020 (ALLOY 20/20 CB 3، UNS 8825 INCONEL (825)، UNS 6600 (INCONEL 600)، UNS 6601 (INCONEL 601)، UNS 6625 (INCONEL 625)، UNS 10276 (HASTELLOY C 276)

ANSI / ASME B16.9 بأبعاد متقاطعة متساوية

مخطط الأبعاد المتقاطعة لـ Buttweld

حجم الأنبوب الاسمي (NPS)	DN	القطر الخارجي في شطبة	من الوسط إلى النهاية
حجم الأنبوب الاسمي (NPS)	DN	القطر الخارجي في شطبة	تشغيل	مَنفَذ.م [الملاحظات (1) و (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1 / 4	32	42.2	48	48
1-1 / 2	40	48.3	57	57
2	50	60.3	64	64
2-1 / 2	65	73.0	76	76
3	80	88.9	86	86
3-1 / 2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838

الأبعاد بالمليمترات ما لم يذكر خلاف ذلك.سمك الحائط (ر) يجب أن يحدده العميل.

Buttweld الحد من الأبعاد المتقاطعة

القطر الاسمي		القطر الخارجي				مركز للنهاية
القطر الاسمي		D1		د 2		مركز للنهاية
DN	NPS	السلسلة أ	السلسلة ب	السلسلة أ	السلسلة ب	ج	م
15 × 15	1/2 × 1/2	21.3	18	21.3	18	25	25
15 × 10	1/2 × 3/8	21.3	18	17.3	14	25	25
15 × 8	1/2 × 1/4	21.3	18	13.7	10	25	25
20 × 20	3/4 × 3/4	26.9	25	26.9	25	29	29
20 × 15	3/4 × 1/2	26.9	25	21.3	18	29	29
20 × 10	3/4 × 3/8	26.9	25	17.3	14	29	29
25 × 25	1 × 1	33.7	32	33.7	32	38	38
25 × 20	1 × 3/4	33.7	32	26.9	25	38	38
25 × 15	1 × 1/2	33.7	32	21.3	18	38	38
32 × 32	1.1 / 4 × 1.1 / 4	42.4	38	42.4	38	48	48
32 × 25	1.1 / 4 × 1	42.4	38	33.7	32	48	48
32 × 20	1.1 / 4 × 3/4	42.4	38	26.9	25	48	48
32 × 15	1.1 / 4 × 1/2	42.4	38	21.3	18	48	48
40 × 40	1.1 / 2 × 1.1 / 2	48.3	45	48.3	45	57	57
40 × 32	1.1 / 2 × 1.1 / 4	48.3	45	42.4	38	57	57
40 × 25	1.1 / 2 × 1	48.3	45	33.7	32	57	57
40 × 20	1.1 / 2 × 3/4	48.3	45	26.9	25	57	57
40 × 15	1.1 / 2 × 1/2	48.3	45	21.3	18	57	57
50 × 50	2 × 2	60.3	57	60.3	57	64	64
50 × 40	2 × 1.1 / 2	60.3	57	48.3	45	64	60
50 × 32	2 × 1.1 / 4	60.3	57	42.4	38	64	57
50 × 25	2 × 1	60.3	57	33.7	32	64	51
50 × 20	2 × 3/4	60.3	57	26.9	25	64	44
65 × 65	2/1/2 × 2.1 / 2	73.0	76	73.0	76	76	76
65 × 50	2/1/2 × 2	73.0	76	60.3	57	76	70
65 × 40	2/1/2 × 1.1 / 2	73.0	76	48.3	45	76	67
65 × 32	2/1/2 × 1.1 / 4	73.0	76	42.4	38	76	64
65 × 25	2/1/2 × 1	73.0	76	33.7	32	76	57
80 × 80	3 × 3	88.9	89	88.9	89	86	86
80 × 65	3 × 2.1 / 2	88.9	89	73.0	76	86	83
80 × 50	3 × 2	88.9	89	60.3	57	86	76
80 × 40	3 × 1.1 / 2	88.9	89	48.3	45	86	73
80 × 32	3 × 1.1 / 4	88.9	89	42.4	38	86	70
90 × 90	3.1 / 2 × 3.1 / 2	101.6	-	101.6	-	95	95
90 × 80	3.1 / 2 × 3	101.6	-	88.9	89	95	92
90 × 65	3.1 / 2 × 2.1 / 2	101.6	-	73.0	76	95	89
90 × 50	3.1 / 2 × 2	101.6	-	60.3	57	95	83
90 × 40	3.1 / 2 × 1.1 / 2	101.6	-	48.3	45	95	79
100 × 100	4 × 4	114.3	108	114.3	108	105	105
100 × 90	4 × 3.1 / 2	114.3	108	101.6	-	105	102
100 × 80	4 × 3	114.3	108	88.9	89	105	98
100 × 65	4 × 2.1 / 2	114.3	108	73.0	76	105	95
100 × 50	4 × 2	114.3	108	60.3	57	105	89
100 × 40	4 × 1.1 / 2	114.3	108	48.3	45	105	86
125 × 125	5 × 5	141.3	133	141.3	133	124	124
125 × 100	5 × 4	141.3	133	114.3	108	124	117
125 × 90	5 × 3.1 / 2	141.3	-	101.6	-	124	114
125 × 80	5 × 3	141.3	133	88.9	89	124	111
125 × 65	5 × 2.1.2	141.3	133	73.0	76	124	108
125 × 50	5 × 2	141.3	133	60.3	57	124	105
150 × 150	6 × 6	168.3	159	168.3	159	143	143
150 × 125	6 × 5	168.3	159	141.3	133	143	137
150 × 100	6 × 4	168.3	159	114.3	108	143	130
150 × 90	6 × 3.1 / 2	168.3	-	101.6	-	143	127
150 × 80	6 × 3	168.3	159	88.9	89	143	124
150 × 65	6 × 2.1 / 2	168.3	159	73.0	76	143	121
200 × 200	8 × 8	219.1	219	219.1	219	178	178
200 × 150	8 × 6	219.1	219	168.3	159	178	168
200 × 125	8 × 5	219.1	219	141.4	133	178	162
200 × 100	8 × 4	219.1	219	114.3	108	178	156
200 × 90	8 × 3.1 / 2	219.1	-	101.6	-	178	152
250 × 250	10 × 10	273.0	273	273.0	273	216	216
250 × 200	10 × 8	273.0	273	219.1	219	216	203
250 × 150	10 × 6	273.0	273	168.3	159	216	194
250 × 125	10 × 5	273.0	273	141.3	133	216	191
250 × 100	10 × 4	273.0	273	114.3	108	216	184
300 × 300	12 × 12	323.9	325	323.9	325	254	254
300 × 250	12 × 10	323.9	325	273.0	273	254	241
300 × 200	12 × 8	323.9	325	219.1	219	254	229
300 × 150	12 × 6	323.9	325	168.3	159	254	219
300 × 125	12 × 5	323.9	325	141.3	133	254	216
350 × 350	14 × 14	355.6	377	355.6	377	279	279
350 × 300	14 × 12	355.6	377	323.9	325	279	270
350 × 250	14 × 10	355.6	377	273.0	273	279	257
350 × 200	14 × 8	355.6	377	219.1	219	279	248
350 × 150	14 × 6	355.6	377	168.3	159	279	238
400 × 400	16 × 16	406.4	426	406.4	426	305	305
400 × 350	16 × 14	406.4	426	355.6	377	305	305
400 × 300	16 × 12	406.4	426	323.9	325	305	295
400 × 250	16 × 10	406.4	426	273.0	273	305	283
400 × 200	16 × 8	406.4	426	219.1	219	305	273
400 × 150	16 × 6	406.4	426	168.3	159	305	264
450 × 450	18 × 18	457	480	457	480	343	343
450 × 400	18 × 16	457	480	406.4	426	343	330
450 × 350	18 × 14	457	480	355.6	377	343	330
450 × 300	18 × 12	457	480	323.9	325	343	321
450 × 250	18 × 10	457	480	273.0	273	343	308
450 × 200	18 × 8	457	480	219.1	219	343	298
500 × 500	20 × 20	508	530	508	530	381	381
500 × 450	20 × 20	508	530	457	480	381	368
500 × 400	20 × 20	508	530	406.4	426	381	356
500 × 350	20 × 20	508	530	355.6	377	381	356
500 × 300	20 × 20	508	530	323.9	325	381	346
500 × 250	20 × 20	508	530	273.0	273	381	333
500 × 200	20 × 20	508	530	219.1	219	381	324

ASME B16.9 Buttweld Cross الأنواع المتاحة

Buttweld المساواة عبر	بعقب اللحام الحد عبر المناسب
تقليل التركيبات المتقاطعة	الحد من مواسير الصلب المتقاطعة
ASME B16.9 الصليب غير المتكافئ	جودة عالية غير متكافئة عبر
بوتويلد صليب مستقيم	بعقب اللحام الحد من وصلات الأنابيب المتقاطعة
ANSI B16.9 بوتويلد كروس	ASME B16.28 Buttweld Pipe Cross
وصلات مواسير بوتويلد	باتويلد منعت الصليب
تركيب صليب متساوي	عبر المناسب
بوتويلد الحد من الصليب	باتويلد متساوي عبر المناسب

قائمة الأسعار المتقاطعة لأنابيب Buttweld

ASME B16.9 Buttweld Equal Cross
مرجع فوب السعر: US $ 0.5-6 / قطعة

Buttweld sch40 غير متكافئ الصليب
مرجع فوب السعر: US $ 1.2-2500 / قطعة

تركيبات متقاطعة متساوية
مرجع فوب السعر: US $ 1-5000 / قطعة

ASME B16.9 Buttweld Reducing Cross
مرجع فوب السعر: US $ 0.11-999 / قطعة

ASME B16.9 Buttweld تقليل وصلات الأنابيب المتقاطعة
مرجع فوب السعر: US $ 0.2-50 / قطعة

باتويلد منعت الصليب
مرجع فوب السعر: US $ 0.2-500 / قطعة

صليب متساو
مرجع فوب السعر: US $ 0.11-1 / قطعة
