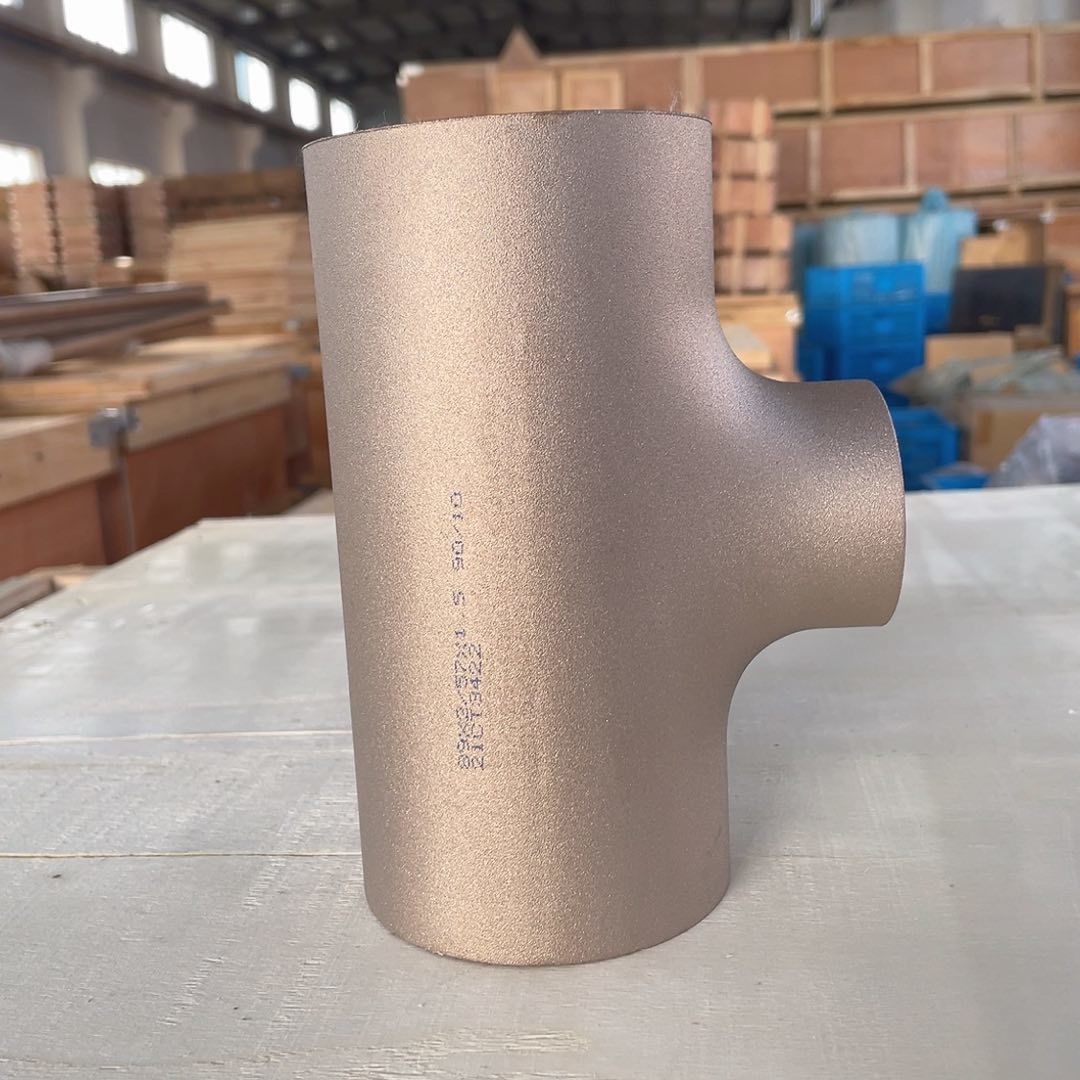

أدوات أنابيب CuNi 70/30 مزورة ASME B16.9 بدون خياطة

أدوات أنابيب CuNi 70/30 مزورة ASME B16.9 بدون خياطة

1وصف المنتج

يتم تصنيع اللوحات النحاسية النيكلية من المواد الخام الراقية CuNi 70/30 (UNS C71500) من خلال عملية التصنيع الساخن أو عملية التشكيل السلس ، مع نوع اتصال لحام البوط.يتم تصنيع المنتجات وفقًا صارمًا لمعيار ASME B16.9 المعيار ، تغطي مجموعة كاملة من المرفقين ، والشرائح ، والحددات ، والقبعات النهائية ، وأطراف القضبان وغيرها من أدوات الأنابيب. نظرًا لمقاومتها الممتازة لتآكل مياه البحر وخصائص مكافحة التلوث البيولوجي ،التركيبات من سبيكة النحاس والنيكل تستخدم على نطاق واسع في بناء السفن، تحلية مياه البحر، منصات النفط البحرية، ومبادلات الحرارة الكيميائية وغيرها من أنظمة الأنابيب البحرية والصناعية.

2معايير المنتج الرئيسية

3أنواع المنتجات المتاحة

4تطبيقات المنتج

• أنظمة أنابيب تبريد مياه البحر البحرية

• أنظمة مكافحة الحرائق في منصات النفط والغاز البحرية ومياه الصابورة

• مصانع تحلية مياه البحر (عملية MED/MSF)

• مكثفات محطات توليد الكهرباء الساحلية ومبادلات الحرارة

• أنابيب نقل الوسائط السامة للصناعة الكيميائية

• أنظمة خطوط الأنابيب تحت سطح البحر الهندسية

• أنظمة أنابيب مولدات المياه العذبة للسفن

• أنظمة أنابيب السفن والحبال

• أنظمة تبخير مياه البحر في محطات الغاز الطبيعي المسال

• أنظمة المياه المائية البحرية

5مزايا المنتج

1. مقاومة ممتازة لتآكل مياه البحر: يظهر سبيكة CuNi 70/30 معدلات تآكل منخفضة للغاية في كل من مياه البحر المتدفقة والمتوقفة ، مع عمر خدمة يتجاوز 20 عامًا.

2. أداء ممتاز ضد التلوث البيولوجي: عنصر النحاس يمنع بشكل طبيعي انسجام الكائنات الدقيقة البحرية، مما يقلل من مخاطر انسداد خطوط الأنابيب وتكرار الصيانة.

3. مقاومة عالية للتآكل: يحتفظ المادة بمقاومة جيدة للتآكل تحت غسل مياه البحر عالية السرعة ، مع سرعة التدفق القصوى المسموح بها تصل إلى 3.5-4.0 م / ثانية.

4. صياغة وتأمين العملية السلسة: تؤمن عمليات التصنيع الساخن والتشكيل السلس هيكل الحبوب المتساوي والمكثف ، مما يلغي عيوب الصب ويتمتع بخصائص ميكانيكية أفضل بشكل ملحوظ.

5. مجموعة كاملة من الأدوات: مجموعة كاملة من المرفقين، والشرائح، والخفيفات، والقبعات النهائية وأطراف القضبان المتاحة لتلبية جميع متطلبات تكوين نظام الأنابيب.

6. قابلية لحام جيدة: متوافق مع أنابيب CuNi 70/30 لحام الأطراف ، مما يتيح التثبيت المريح في الموقع مع قوة موثوقة لمفاصل الحام. يتم التوصية بعمليات لحام TIG و MIG.

7. تكلفة صيانة منخفضة: تتشكل أغطية سلبية ذاتية الشفاء على سطح المادة ، مما يلغي الحاجة إلى طلاء إضافي أو حماية كاتودية ، مع تكاليف دورة حياة منخفضة.

8. دقة ذات أبعاد عالية: قياس ASME B16.9 يسيطر بدقة على التسامح لضمان التلاءم المثالي مع أنابيب CuNi القياسية والفلانجز.

6وظائف المنتج

• تغيير اتجاه تدفق مياه البحر في أنظمة الأنابيب (المرفق 45°/90°/180°)

• التفرع أو الجمع بين تدفقات مياه البحر (تي متساوية / تقليل تي)

• الانتقال بين قطرات الأنابيب المختلفة

• أغلق وأغلق أطراف الأنابيب (أغلفة نهاية)

• تسهيل اتصالات الفلنجات مع الفلنجات الداعمة (أطراف الحوض)

• توفير اتصالات الصلح المؤقتة التي تحافظ على سلامة نظام الأنابيب الكاملة

• مقاومة ضغط العمل الاسمي لضمان التشغيل الآمن لأنظمة الأنابيب

• تتكيف مع التشغيل المستقر على المدى الطويل في البيئات البحرية الرطبة ورذاذ الملح

7تعليمات المستخدم

التحضير قبل التثبيت:

1. فحص كل مظهر مناسب، تأكد من عدم وجود شقوق، تشوهات، عيوب السطح أو عيوب أخرى.

2. التحقق من نوع الارتباط وحجمها وسماكة الجدران ومستوى المواد مقابل رسومات التصميم ومواصفات المواد.

3. تنظيف أطراف اللحام، إزالة الزيت والشحوم، وسلسلة أكسيد وغيرها من الشوائب.

4. تأكد من محاذاة التركيب المناسب بين الإصلاحات وأطراف الأنابيب ، مع فجوة جذرية موحدة لحام الأطراف.

خطوات التثبيت:

1. المواءمة التثبيت والأنابيب تنتهي مع الفجوة الجذرية المناسبة وفقا لمواصفات إجراءات اللحام.

2. لحام المسامير في 4 نقاط على الأقل موزعة بالتساوي حول المحيط.

3. استخدام عملية لحام TIG (GTAW) لتمرير الجذر مع معدن ERCuNi الحشو.

4. تمرير كامل لملء وتغطية باستخدام TIG أو MIG (GMAW) مع معدن ملء متوافق CuNi.

5. تحكم في درجة حرارة الممرات التي لا تتجاوز 150 درجة مئوية لتجنب حرق عنصر السبائك.

6. تأكد من الاختراق الكامل والتعزيز المناسب في مفاصل اللحام.

7. قم بإزالة رذاذ اللحام والبرق بعد كل مرور.

التفتيش بعد التثبيت:

1. إجراء فحص بصري لجميع الحوائط للحصول على عيوب السطح.

2. إجراء اختبار الاختراق (PT) أو اختبار الأشعة (RT) حسب متطلبات المشروع.

3. يجب أن يكون ضغط الاختبار الهيدروستاتيكي للنظام 1.5 ضعف الضغط المصمم، ويحتفظ به لمدة 30 دقيقة على الأقل دون تسرب أو انخفاض في الضغط.

8تحذيرات المنتج

1. تجنب الاتصال المباشر مع الفولاذ الكربوني: الأدوات المكونة من سبيكة النحاس والنيكل التي تتلامس مع الصلب الكربوني قد تسبب تآكلًا غالفانيًا. يجب تخزينها ونقلها بشكل منفصل. استخدمي لوحات خشبية أو منفصلات غير معدنية.

2. تجنب وسائل الإعلام التي تحتوي على الأمونيا: سبائك النحاس عرضة للتآكل من التآكل في بيئات الأمونيا. محظورة بشدة للأنظمة التي تحتوي على الأمونيا أو الأمين.

3. متطلبات غازات الحماية لللحام: يجب استخدام الأرجون النقي أو خليط الأرجون والهيليوم كغاز واقي أثناء لحام TIG لمنع أكسدة الحامض والثقوبية. يجب ضمان التطهير الكافي للخلف لحماية عبور الجذر.

4. تجنب السرعة المفرطة لتدفق مياه البحر: على الرغم من أن CuNi 70/30 يمتلك مقاومة ممتازة للتآكل والآكل ، إلا أنه يوصى بأن لا تتجاوز سرعة التدفق المستمر 3.5m / s ، وخاصة في المرفقين وفروع القاعدة حيث تتفاقم الاضطرابات.

5. تجنب خلط المعادن المختلفة في نفس النظام: يجب أن تحافظ أنظمة الأنابيب على توحيد المواد لتجنب مخاطر التآكل الغلفاني. إذا كان هناك حاجة إلى اتصال معدني مختلف ، فيجب تثبيت مفاصل عازلة أو أقراص كهربائية.

6. لا حاجة إلى معالجة حرارية بعد الصيانة: لا يتطلب سبيكة CuNi عادةً معالجة حرارية بعد اللحام. ومع ذلك ، يجب إزالة جميع بقع اللحام والحطام وأكسيدات السطح بدقة بعد اللحام.

7. متطلبات التخزين المناسب: تخزين في منطقة مستودع داخلي جافة ومتنفّس. تجنب التعرض للخارج، والمطر والأشعة الشمسية المباشرة. يجب أن تكون رطوبة البيئة ≤ 60٪. ابق بعيداً عن الفولاذ الكربوني وغيره من المعادن المتباينة.

8. التعامل مع الحذر: التوصيلات النحاسية النيكل ناعمة نسبيا مقارنة مع الصلب. تجنب السقوط أو السحب أو الاصطدام أثناء التعامل لمنع تلف السطح وتشوه.

9معلومات الشحن

• أصل الشحن: شحنة مباشرة من مصنع الصين

• وقت التسليم:

  • الأحجام والأنواع القياسية: 3-7 أيام عمل (بعد المخزون)

  • الأحجام المخصصة أو الأنواع غير القياسية: 15-30 يومًا (حسب الكمية والمواصفات)

• طرق الشحن:

  • الطلبات الصغيرة / العينات: الإكسبريس الدولي (DHL ، FedEx ، UPS ، TNT) ، 3-7 أيام التسليم

  • الطلبات السائبة: الشحن البحري FCL (حمولة حاوية كاملة) أو LCL (أقل من حمولة حاوية) ، تسليم 15-45 يومًا

  • الطلبات العاجلة: الشحن الجوي، 5-10 أيام التسليم

• الوثائق المقدمة:

  • الفاتورة التجارية

  • قائمة التعبئة مع محتويات مفصلة

  • شهادة المنشأ (CO)

  • شهادة اختبار المواد (MTC حسب EN 10204 3.1 أو 3.2)

  • تقارير اختبار الطاحونة بما في ذلك التكوين الكيميائي والخصائص الميكانيكية

  • شهادة الشحن (B/L) أو ورقة الشحن الجوي (AWB)

  • تقارير الـ NDT (إذا كانت مطلوبة في طلب الشراء)

• شروط التجارة: FOB، CIF، CFR، EXW متوفرة

• تتبع الخدمات اللوجستية: رقم تتبع يُعطى على الفور عند الإرسال، ويمكن تتبع الشحنة بالكامل

10معلومات الدفع

• طرق الدفع القياسية:

  • T/T (تحويل تلغرافي): دفع مقدم بنسبة 30% عند تأكيد الطلب، دفع 70% قبل الشحن

  • L / C عند الرؤية: رسالة ائتمانية لا رجعة فيها عند الرؤية مقبولة (صادرة من قبل بنك دولي معروف)

  • ويسترن يونيون: ينطبق على طلبات العينة والمدفوعات الصغيرة

• عملاء الائتمان:

  • يمكن للعملاء الطويل الأجل والمتكررين التقدم بطلب للحصول على شروط الائتمان O/A (الحساب المفتوح) ، مع مراعاة مراجعة الائتمان والموافقة عليها

  • شروط التسوية الشهرية أو الفصلية المتاحة للعملاء الذين لديهم تاريخ تعاون قائم لمدة تزيد عن سنة واحدة

• عملة التسوية:

  • الدولار الأمريكي - المفضلة

  • اليورو (اليورو)

  • الصينية (اليوان الصيني)

  • العملات الأخرى القابلة للتداول

• معلومات مصرفية: تفاصيل الحساب المصرفي الرسمي للشركة المقدمة عند توقيع العقد الرسمي

• مذكرات الدفع:

  • يصبح الطلب فعالاً و يبدأ الإنتاج عند استلام الدفع المسبق

  • خطط دفع قسط مرنة قابلة للتفاوض بالنسبة لطلبات الحجم الكبير

  • جميع المدفوعات يجب أن تشير بوضوح إلى رقم الفاتورة أو رقم عقد البيع

  • الرسوم المصرفية يجب أن تتحمل من يقوم بإرسالها (الدافع)

11معلومات عن العبوة

• خيارات التعبئة القياسية:

  • المكونات الصغيرة (≤2") ملاحظة: كيس متعدد الأجزاء الفردي أو حماية لفائف الفقاعات + مربع كرتون صلب للاستيراد

  • المكونات المتوسطة (2-1/2 " - 8" ملاحظة): غلاف الفقاعات الفردي / غلاف رغوة EPE + صندوق خشبية أو صندوق خشبي

  • المكونات الكبيرة (≥10") ملاحظة: تغليف فردي + تعبئة على لوحات مع صندوق خشبي مُستنفد

• تدابير منع الرطوبة والتآكل:

  • طبقة واقية مضادة للصدأ / مضادة للتلوث المطبقة على جميع الأسطح (يمكن إزالتها بسهولة قبل اللحام)

  • حزم جيل السيليكا للمجفف وضعت داخل عبوات مغلقة

  • مواد التعبئة والتغليف VCI (مثبطات تآكل البخار) المستخدمة عند تحديد

  • عبوات من ورق الألومنيوم مغلقة بالفراغ متاحة عند الطلب للتخزين طويل الأجل أو الوجهات الاستوائية

• العلامات والتسميات:

  • يتم وضع علامة دائمة على كل علبة: نوع المواد، الحجم، سمك الجدار، عدد الحرارة، شعار الشركة المصنعة

  • العبوة الخارجية المميزة بوضوح بـ: وصف المنتج، المواصفات، الكمية، الوزن الصافي/الجمع، الأبعاد

  • يتم تطبيق علامات التعامل الدولية القياسية: هشة ، تجف ، هذا الجانب إلى الأعلى ، التعامل بحذر

• خيارات التغليف المخصصة:

  • علامات الشحن / الشعارات المحددة من قبل العميل على العبوة الخارجية

  • التسمية المخصصة والرموز الشريطية لإدارة المستودع

  • ترتيبات تغليف الشحنات المجزئة / الجزئية

  • التعبئة الموحدة للطلبات المختلطة (التركيبات + الأطراف + الأنابيب)

• تكلفة التعبئة:

  • تعبئة تصدير قياسية مدرجة في سعر المنتج

  • متطلبات التعبئة والتغليف الخاصة / المخصصة مدفوعة بتكلفة فعلية

  • تغليف الفراغ ومواد VCI بأسعار عند الطلب

12خدمة الشراء والعودة بعد البيع

عملية الشراء:

1. العميل يرسل استفسار مع أنواع التركيب المطلوبة، والأحجام، سمك الجدار، والكميات ومواصفات المواد

2. فريق المبيعات يوفر اقتباس مفصل بما في ذلك أسعار الوحدة، والكمية الإجمالية، شروط التسليم والوقت المتوقع

3. كلا الطرفين يؤكدان جميع المعلمات التقنية، جدول التسليم، شروط الدفع وتوقيع عقد البيع الرسمي / الفاتورة المقدمة

4. يقوم العميل بترتيب الدفع مقدماً (30% T/T أو حسب الاتفاق)

5. المصانع تخطط الإنتاج عند استلام الدفع المسبق

6. الانتاج انتهى ، فحص الجودة والاختبارات التي أجريت داخليا

7. تفتيش العميل أو تفتيش الطرف الثالث (اختياري ، مطلوب إشعار مسبق)

8. العميل يرتب دفع الرصيد

9. إرسال تم ترتيبه عند استلام الدفع الكامل

10. مجموعة كاملة من مستندات الشحن والجودة الأصلية المرسلة للعميل

سياسة الإرجاع والتبادل:

• العائدات المتعلقة بالجودة:

  • إذا تم العثور على المنتجات مع عدم المطابقة المادية، أو عيوب التصنيع، أو الانحرافات الأبعاد التي تتجاوز التحملات القياسية، يجب على العميل أن يبلغ كتابة في غضون 30 يوما من استلام البضائع

  • بعد التأكيد المتبادل والتحقق من مشكلة الجودة، يجب على المورد تقديم:

    • استبدال مجاني للمنتجات المعيبة، أو

    • استرداد كامل لقيمة المنتج المتأثر

  • يتحمل المورد جميع تكاليف الشحن ذهابًا وإيابًا للعودة/استبدال المرتبط بالجودة

  • الصور أو تقارير الاختبار أو بيانات التفتيش المطلوبة لمعالجة المطالبة

• العائدات غير الجودة:

  • استرجاعات بسبب أخطاء طلب العميل (حجم أو نوع أو كمية غير صحيحة تم طلبها) مقبولة في غضون 15 يومًا من استلامها

  • يجب أن تكون المنتجات في حالة التعبئة الأصلية وغير المفتوحة وغير المتضررة

  • لا يجوز لحام المنتجات أو تركيبها أو تعديلها أو استخدامها

  • يتحمل العميل جميع تكاليف الشحن ذهابا وإيابا

  • قد تطبق رسوم إعادة التخزين بنسبة 15-20٪ حسب نوع المنتج

• حالات لا يمكن إصلاحها:

  • المنتجات التي صُلبت أو تم تركيبها أو معالجتها حراريًا أو تم تعديلها بأي طريقة

  • أحجام/أنواع غير قياسية أو مصممة خصيصاً مصممة خصيصاً للطلب

  • المنتجات المتضررة بسبب التخزين أو التعامل أو التثبيت أو الاستخدام غير السليم من قبل العميل

  • طلبات الإرجاع بعد فترة الإرجاع المعمول بها (15 يومًا غير نوعية ، 30 يومًا نوعية)

خدمة ما بعد البيع:

• الضمان: 12 شهرًا من تاريخ الشحن ضد عيوب التصنيع وعدم توافق المواد في ظل ظروف الاستخدام العادية

• المشاورات التقنية: فريق دعم فني محترف متاح على مدار الساعة عبر البريد الإلكتروني والهاتف و واتساب و ويتشات و منصات المراسلة الفورية الأخرى

• الخدمة في الموقع: مهندسون ذوو خبرة متاحون لتوجيهات التثبيت في الموقع ودعم إجراءات اللحام وإصلاح الأخطاء للمشاريع الكبرى (رسوم الخدمة ونفقات السفر قابلة للتفاوض)

• دعم الوثائق:

  • معيار EN 10204 3.1 شهادات اختبار المواد (معايير مع كل شحنة)

  • معيار EN 10204 3.2 شهادات اختبار المواد (تتوفر عند الطلب مع فحص طرف ثالث)

  • تقارير NDT: الاختبار الإشعاعي (RT) ، الاختبار بالموجات فوق الصوتية (UT) ، الاختبار الاختراقي (PT)

  • تقارير PMI (تحديد المواد الإيجابية)

  • تقارير التفتيش من طرف ثالث من BV و SGS و TÜV و DNV و Lloyds الخ

• الالتزام بالرد على الشكوى:

  • الرد الأول على أي شكوى خلال 24 ساعة (أيام عمل)

  • تقرير التحقيق والحل المقترح خلال 72 ساعة

  • تنفيذ القرار بدأ في غضون خمسة أيام عمل من الاتفاق المتبادل

• دعم طويل الأجل:

  • خصومات الطلبات المتكررة للعملاء القائمين

  • جدولة الإنتاج ذات الأولوية للمتطلبات العاجلة

  • تحديثات منتظمة عن المنتجات الجديدة والتطورات التقنية في سبائك النحاس والنيكل

  • 1هل أنت شركة تجارية أم مصنعة ؟
    نحن مصنعون، يمكنك أن ترى الشهادة.
    2كم المدة التي تستغرقها؟
    عادة ما يكون 5-10 أيام إذا كانت البضائع موجودة في المخزون. أو 15-20 يوم إذا لم تكن البضائع موجودة في المخزون ، فهي حسب الكمية.
    3هل تقدمون العينات ؟
    نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
    4ما هي شروط الدفع ؟
    الدفع <=1000USD، 100٪ مقدما. الدفع>=1000USD، 50٪ T / T مقدما، الرصيد قبل الشحن.
