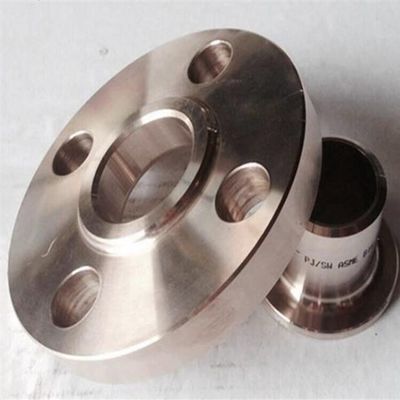

CuNi 70/30 شفة SW مزورة ASME B16.5 CL150 مقاومة للتآكل بمياه البحر

1. وصف المنتج

يتم تصنيع فلنجة اللحام ذات المقبس CuNi 70/30 من سبائك النحاس والنيكل عالية الجودة (UNS C71500) من خلال عملية الحدادة الساخنة. تم تصميم هذه الحافة مع وصلة لحام المقبس وسطح إغلاق مرتفع الوجه، ويتم إنتاجها وفقًا لمعيار ASME B16.5، تصنيف الضغط من الفئة 150. يوفر تصميم لحام المقبس سهولة إدخال الأنابيب ولحام الشرائح، مما يضمن التدفق السلس والاتصال الآمن. مع المقاومة الممتازة للتآكل بمياه البحر، تعتبر هذه الفلنجة خيارًا موثوقًا للأنابيب البحرية، وأنظمة مياه التبريد، والتطبيقات الصناعية المختلفة في البيئات المسببة للتآكل.

2. معلمات المنتج الرئيسية

3. تطبيقات المنتج

• أنظمة تبريد مياه البحر للسفن والمنشآت الصناعية

• دوائر مياه التبريد لمحطات الطاقة ومعدات المعالجة

• أنابيب محطات معالجة المياه وتحلية المياه

• توصيلات المبادل الحراري وصندوق ماء المكثف

• أنظمة خدمة المياه في المنصات البحرية

• مياه الإطفاء البحرية وأنابيب غسيل السطح

• خطوط المعالجة الكيميائية التي تتعامل مع المياه المالحة والسوائل المسببة للتآكل

• أنظمة تداول ونقل المياه

• أنابيب مياه الآسن والصابورة

4. مزايا المنتج

1. مقاومة ممتازة للتآكل بمياه البحر: تشكل سبيكة CuNi 70/30 طبقة واقية طبيعية في مياه البحر، مما يوفر خدمة طويلة الأمد مع الحد الأدنى من معدلات التآكل، مما يجعلها مادة يمكن الاعتماد عليها في البيئات البحرية.

2. جودة مزورة على الساخن: يتم تصنيعها من خلال عملية الحدادة الساخنة، وتتميز الحافة ببنية حبيبية كثيفة وموحدة مع قوة ميكانيكية جيدة، مما يوفر أداءً موثوقًا مقارنة ببدائل المصبوب.

3. خاصية طبيعية مضادة للقاذورات: يساعد محتوى النحاس الموجود في السبيكة على تقليل التصاق الكائنات البحرية بالأسطح الداخلية، مما يحافظ على نظافة الأنابيب ويقلل من احتياجات الصيانة.

4. تركيب سهل وسريع: يسمح تصميم لحام المقبس بإدخال الأنبوب ببساطة في المقبس ولحام الشرائح، مما يزيل أعمال المحاذاة المعقدة ويوفر وقت التثبيت.

5. أداء ختم موثوق: يوفر تصميم الوجه المرتفع سطحًا مانعًا للتسرب فعالًا عند استخدامه مع الحشيات المناسبة، مما يضمن توصيلات خالية من التسرب تحت الضغط المقدر.

6. قابلية اللحام الجيدة: متوافق مع أنابيب CuNi 70/30 باستخدام عملية لحام TIG القياسية مع سلك حشو مطابق، مما ينتج وصلات لحام قوية ومتينة.

7. ASME الامتثال القياسي: تم تصنيعها وفقًا لتفاوتات الأبعاد ASME B16.5 الصارمة، مما يضمن التوافق المناسب مع الأنابيب والتجهيزات والحشيات والمثبتات القياسية.

8. تكلفة صيانة منخفضة: يلغي الغشاء الواقي ذاتي التشكيل الموجود على سطح المادة الحاجة إلى طلاءات إضافية أو معالجات وقائية، مما يقلل من نفقات الصيانة على المدى الطويل.

5. وظائف المنتج

• توفير نقطة اتصال لحام مأخذ موثوقة للأنابيب في مياه البحر وأنظمة الأنابيب الصناعية

• تأكد من منع التسرب من خلال تصميم الوجه المرتفع والحشيات المتوافقة

• يتحمل ضغط العمل من الفئة 150 من أجل التشغيل المستمر الآمن

• السماح بالتفكيك المريح لفحص النظام وصيانته وتعديله

• دعم تصميم نظام الأنابيب المعياري مع التركيب المقطعي السهل

• استيعاب التمدد الحراري للأنابيب ضمن حدود تصميم النظام

6. تعليمات المستخدم

التحضير قبل التثبيت:

1. افحص كل شفة عند الاستلام بحثًا عن أي علامات تلف أثناء النقل أو عيوب في السطح.

2. تحقق من حجم الحافة وفئة الضغط ودرجة المادة وفقًا لمواصفات المشروع.

3. قم بتنظيف تجويف المقبس وسطح منع التسرب المرتفع جيدًا باستخدام مذيب مناسب.

4. تأكد من أن القطر الخارجي لنهاية الأنبوب يطابق أبعاد تجويف المقبس.

5. استخدم أدوات مخصصة لإعداد مادة النحاس والنيكل لتجنب التلوث المتبادل.

خطوات التثبيت:

1. أدخل الأنبوب بالكامل في مقبس الحافة حتى يصل طرف الأنبوب إلى أسفل المقبس.

2. اسحب الأنبوب بمقدار 1.6 مم تقريبًا لإنشاء فجوة تمدد مناسبة.

3. تأكد من أن الأنبوب مربع على وجه الحافة ومتمركز بشكل صحيح.

4. قم بلحام اللحام في 4 مواضع متساوية على الأقل حول محيط المحور.

5. أكمل لحام الشرائح باستخدام عملية لحام TIG مع سلك حشو ERCuNi.

6. استخدم غاز الأرجون التدريعي أثناء اللحام لتوفير الحماية المناسبة.

7. حافظ على درجة حرارة معتدلة بين الممرات، وتجنب ارتفاع درجة حرارة المادة.

8. تنظيف منطقة اللحام جيدا بعد الانتهاء من كل تمريرة.

تركيب الحشية والترباس:

1. اختر مادة الحشية المناسبة لوسط الخدمة وظروف التشغيل.

2. قم بتوسيط الحشية على سطح إغلاق الوجه المرتفع.

3. أدخل البراغي واربط جميع الصواميل يدويًا.

4. قم بربط البراغي بالتساوي في نمط تقاطع قطري.

5. قم بتطبيق عزم الدوران في 3 تمريرات على الأقل لتحقيق ضغط موحد للحشية.

التفتيش بعد التثبيت:

1. إجراء فحص بصري لجميع اللحامات المقبسية بحثًا عن عيوب السطح.

2. إجراء اختبار الضغط حسب مواصفات المشروع.

3. تحقق من جميع وصلات الحافة بحثًا عن أي علامات تسرب.

7. احتياطات المنتج

1. تخزين: قم بتخزين الشفاه في منطقة داخلية نظيفة وجافة وجيدة التهوية. الابتعاد عن الرطوبة والغبار والتعرض المباشر في الهواء الطلق.

2. فصل المواد: أثناء التخزين والنقل، احتفظ بحواف CuNi منفصلة عن الفولاذ الكربوني والمعادن الأخرى المتباينة لمنع التآكل الناتج عن التلامس.

3. تعامل بعناية: مادة CuNi أكثر ليونة من الفولاذ. تجنب السقوط أو السحب أو التأثير أثناء المناولة لمنع تلف السطح.

4. لا توجد خدمة الأمونيا: لا ينبغي استخدام CuNi 70/30 في البيئات التي تحتوي على الأمونيا أو مركبات الأمين، لأن ذلك قد يسبب تدهور المواد.

5. حماية اللحام: استخدم دائمًا غاز الأرجون الواقي عند لحام مادة CuNi. سيؤدي التدريع غير الكافي إلى ضعف جودة اللحام.

6. أدوات مخصصة: استخدم أدوات وفرش وعجلات طحن منفصلة مخصصة لأعمال النحاس والنيكل لمنع تلوث الحديد.

7. سرعة التدفق: بالنسبة لخدمة مياه البحر، يُنصح بالحفاظ على سرعة التدفق المستمر ضمن الحدود المعقولة لزيادة عمر الخدمة إلى أقصى حد.

8. توافق النظام: في أنظمة الأنابيب، حافظ على تناسق المواد حيثما أمكن ذلك. في حالة التوصيل بمعادن مختلفة، اتخذ إجراءات العزل المناسبة.

8. معلومات الشحن

9. معلومات الدفع

10. معلومات التغليف

11. خدمة الشراء والإرجاع وما بعد البيع

كيفية الشراء:

1. أرسل استفسارًا بالحجم والكمية والمواصفات المطلوبة.

2. احصل على عرض أسعار يتضمن السعر ووقت التسليم والشروط.

3. تأكيد الطلب وتوقيع عقد البيع.

4. ترتيب الدفع المسبق لبدء الإنتاج.

5. تم الانتهاء من الإنتاج مع فحص الجودة.

6. ترتيب دفع الرصيد قبل الشحن.

7. يتم شحن البضائع مع جميع المستندات اللازمة.

سياسة الإرجاع والاستبدال:

• قضايا الجودة: إذا تم العثور على أي عيب في التصنيع أو عدم مطابقة المواد، فيرجى إبلاغنا خلال 30 يومًا من الاستلام. سوف نقدم الاستبدال أو استرداد الأموال بعد التحقق.

• عوائد غير الجودة: بالنسبة للإرجاع بسبب أخطاء في الطلب، يرجى الاتصال بنا في غضون 15 يومًا. يجب أن تكون المنتجات غير مستخدمة وفي عبواتها الأصلية. يتحمل العميل تكاليف إعادة الشحن.

• غير قابل للإرجاع: المنتجات التي تم لحامها أو تركيبها أو تعديلها أو تلفها بسبب التعامل غير السليم.

خدمة ما بعد البيع:

• ضمان: 12 شهر من تاريخ الشحن ضد عيوب التصنيع.

• الدعم الفني: متاح للأسئلة المتعلقة بالمنتج وإرشادات التثبيت ونصائح التطبيق.

• الاستجابة السريعة: نقوم بالرد على الاستفسارات خلال 24 ساعة في أيام العمل.

• قطع غيار: نحن ندعم الطلبات المتكررة ويمكننا الحفاظ على المخزون للعملاء المنتظمين.

• 1. هل أنت شركة تجارية أو مصنعة؟

• نحن الشركة المصنعة، يمكنك رؤية الشهادة.
  2. كم من الوقت هو وقت التسليم الخاص بك؟
  عموما هو 5-10 أيام إذا كانت البضاعة في المخزون. أو 15-20 يومًا إذا لم تكن البضاعة متوفرة في المخزون، فذلك وفقًا للكمية.
  3. هل تقدم عينات؟ هل هو مجاني أم إضافي؟
  نعم، يمكننا أن نقدم عينة مجانية ولكن تحتاج إلى دفع تكلفة الشحن.
  4. ما هي شروط الدفع الخاصة بك؟
  الدفع<=1000 دولار أمريكي، 100% مقدمًا. الدفع> = 1000 دولار أمريكي، 50% T/T مقدمًا، الرصيد قبل الشحن.
