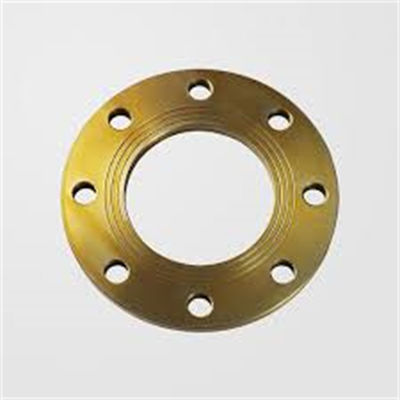

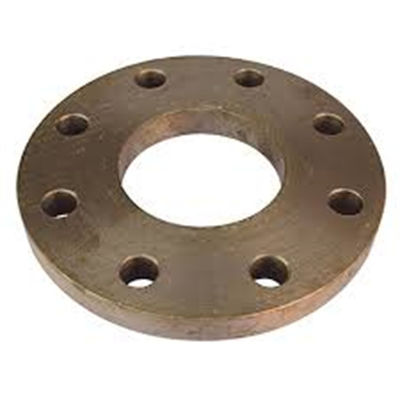

Marine CuNi 70/30 مزورة لحام المقبس شفة ASME B16.5 CL150 أنابيب مياه البحر

Marine CuNi 70/30 مزورة لحام المقبس شفة ASME B16.5 CL150 أنابيب مياه البحر

1. وصف المنتج

يتم تصنيع شفة لحام المقبس Marine CuNi 70/30 من سبائك النحاس والنيكل عالية الجودة (UNS C71500) من خلال عملية تزوير ساخنة. إنه يتميز بوصلة لحام المقبس مع سطح مانع للتسرب ذو وجه مرتفع، ويتم إنتاجه وفقًا لمعيار ASME B16.5، وتصنيف الضغط من الفئة 150. مصممة خصيصًا لأنظمة أنابيب مياه البحر البحرية، توفر هذه الفلنجة مقاومة ممتازة للتآكل في بيئات المياه المالحة. يتيح تصميم لحام المقبس سهولة إدخال الأنابيب ولحام الشرائح، مما يضمن التدفق السلس والوصلات الآمنة المانعة للتسرب. يستخدم على نطاق واسع في بناء السفن والتطبيقات البحرية، وهو خيار يمكن الاعتماد عليه لتبريد مياه البحر، ومياه الإطفاء، وأنظمة أنابيب الصابورة وغسل سطح السفينة.

2. معلمات المنتج الرئيسية

3. تطبيقات المنتج

• أنظمة الأنابيب الرئيسية لتبريد السفن بمياه البحر

• مياه إطفاء السفن وأنابيب غسيل سطح السفينة

• أنظمة آسن السفن ومياه الصابورة

• أنابيب مولدات المياه العذبة للسفن

• أنظمة خدمة المياه في المنصات البحرية

• أنابيب محطة تحلية مياه البحر

• دوائر مياه التبريد لمحطات الطاقة الساحلية

• توصيلات المبادل الحراري وصندوق ماء المكثف

• أنظمة تداول المياه في تربية الأحياء المائية البحرية

• خطوط إمداد مياه البحر بالميناء والميناء

4. مزايا المنتج

1. مقاومة ممتازة للتآكل بمياه البحر: تشكل سبيكة CuNi 70/30 طبقة واقية طبيعية في مياه البحر، مما يوفر خدمة موثوقة طويلة الأمد في البيئات البحرية بأقل قدر من التآكل.

2. خاصية طبيعية مضادة للقاذورات: يساعد محتوى النحاس على تقليل التصاق الكائنات البحرية بالأسطح الداخلية، مما يحافظ على نظافة أنابيب مياه البحر ويقلل من أعمال الصيانة.

3. جودة مزورة على الساخن: يتم تصنيعها من خلال عملية الحدادة الساخنة، وتتميز الحافة ببنية حبيبية كثيفة وموحدة مع قوة ميكانيكية جيدة، مما يوفر أداءً يمكن الاعتماد عليه.

4. مصممة للاستخدام البحري: مناسب خصيصًا لأنظمة أنابيب مياه البحر والسفن البحرية، لتلبية متطلبات المياه المالحة والظروف البحرية الرطبة.

5. سهلة التركيب: يسمح تصميم لحام المقبس بإدخال الأنبوب ببساطة في المقبس ولحام الشرائح، مما يقلل من وقت التركيب وتكاليف العمالة على متن الطائرة.

6. ختم موثوق: يوفر تصميم الوجه المرتفع إحكامًا فعالاً باستخدام الحشيات المناسبة، مما يضمن توصيلات خالية من التسرب في خدمة مياه البحر.

7. قابلية اللحام الجيدة: متوافق مع أنابيب CuNi 70/30 باستخدام عملية لحام TIG القياسية مع سلك حشو مطابق.

8. ASME B16.5 الامتثال: تم تصنيعها وفقًا لتفاوتات الأبعاد الصارمة، مما يضمن التوافق المناسب مع الأنابيب والتجهيزات والمثبتات البحرية القياسية.

9. صيانة منخفضة: طبقة حماية ذاتية التشكيل تلغي الحاجة إلى طبقات طلاء إضافية، مما يقلل من عبء أعمال الصيانة على متن الطائرة.

5. وظائف المنتج

• توفير وصلة لحام مأخذ موثوقة لأنظمة أنابيب مياه البحر البحرية

• ضمان الختم مانع للتسرب في ظروف خدمة المياه المالحة

• يتحمل ضغط العمل من الفئة 150 من أجل التشغيل الآمن على متن السفينة

• السماح بالتفكيك المريح لفحص النظام وصيانته

• دعم تصميم وتركيب نظام الأنابيب البحرية المعيارية

• استيعاب التمدد الحراري للأنابيب ضمن حدود النظام

• ربط أنابيب مياه البحر بالمضخات والصمامات والمبادلات الحرارية وغيرها من المعدات

6. تعليمات المستخدم

التحضير قبل التثبيت:

1. افحص كل شفة بحثًا عن أي ضرر أثناء النقل أو عيوب في السطح قبل التثبيت.

2. تحقق من حجم الحافة وفئة الضغط ودرجة المادة وفقًا لرسومات أنابيب السفينة.

3. قم بتنظيف تجويف المقبس وسطح منع التسرب المرتفع جيدًا باستخدام مذيب مناسب.

4. تحقق من أن أبعاد نهاية الأنبوب تتوافق مع متطلبات تجويف المقبس.

5. استخدم أدوات مخصصة لمادة النحاس والنيكل لمنع التلوث.

خطوات التثبيت:

1. أدخل الأنبوب بالكامل في مقبس الحافة حتى يصل طرف الأنبوب إلى أسفل المقبس.

2. اسحب الأنبوب حوالي 1.6 مم لإنشاء فجوة تمدد مناسبة للحام.

3. تأكد من أن الأنبوب مربع على وجه الحافة ومتمركز بشكل صحيح في المقبس.

4. قم بلحام اللحام في 4 مواضع متساوية على الأقل حول محيط المحور.

5. أكمل لحام الشرائح باستخدام عملية لحام TIG مع سلك حشو ERCuNi.

6. استخدم غاز الأرجون التدريعي طوال عملية اللحام للحصول على الحماية المناسبة.

7. حافظ على درجة حرارة معتدلة بين الممرات، ولا تسخن المادة أكثر من اللازم.

8. تنظيف منطقة اللحام جيدا بعد كل تمريرة.

تركيب الحشية والترباس:

1. اختر مادة الحشية المناسبة لخدمة مياه البحر.

2. قم بتوسيط الحشية على سطح إغلاق الوجه المرتفع.

3. أدخل البراغي واربط جميع الصواميل يدويًا بالتساوي.

4. قم بربط البراغي في نمط عبور قطري في 3 تمريرات على الأقل.

5. استخدم عزم الدوران المناسب لضغط الحشية بشكل موحد.

التفتيش بعد التثبيت:

1. قم بفحص جميع اللحامات بالمقبس بصريًا بحثًا عن عيوب السطح.

2. إجراء اختبار الضغط وفقا لمتطلبات النظام.

3. تحقق من جميع وصلات الحافة بحثًا عن أي علامات تسرب أثناء الاختبار.

7. احتياطات المنتج

1. تخزين: قم بتخزين الشفاه في منطقة نظيفة وجافة وجيدة التهوية على متن السفينة أو في المستودع. الابتعاد عن الرطوبة ورذاذ الملح قبل التثبيت.

2. فصل المواد: أثناء التخزين والنقل، احتفظ بحواف CuNi منفصلة عن الفولاذ الكربوني والمعادن الأخرى المتباينة لمنع التآكل الناتج عن التلامس.

3. تعامل بعناية: مادة CuNi أكثر ليونة من الفولاذ. تجنب السقوط أو التأثير أثناء المناولة لمنع تلف السطح لجوانب الغلق.

4. لا توجد خدمة الأمونيا: لا ينبغي استخدام CuNi 70/30 في الأنظمة التي تحتوي على مركبات الأمونيا أو الأمينات.

5. حماية اللحام: استخدم دائمًا غاز الأرجون الواقي عند اللحام. يؤدي التدريع الضعيف إلى أكسدة اللحام وانخفاض الجودة.

6. أدوات مخصصة: استخدم أدوات وفرش وعجلات طحن منفصلة مخصصة لأعمال النحاس والنيكل لمنع تلوث الحديد.

7. سرعة التدفق: من أجل خدمة مياه البحر المستمرة، حافظ على سرعة التدفق ضمن الحدود المعقولة لزيادة عمر خدمة الحافة إلى أقصى حد.

8. تناسق مواد النظام: حيثما أمكن، استخدم نفس المادة في جميع أنحاء نظام أنابيب مياه البحر. اتخذ إجراءات العزل في حالة الاتصال بمعادن مختلفة.

9. التفتيش المنتظم: قم بفحص وصلات الفلنجة بشكل دوري بحثًا عن علامات التسرب أو التآكل أثناء دورات صيانة السفينة.

8. معلومات الشحن

9. معلومات الدفع

10. معلومات التغليف

11. خدمة الشراء والإرجاع وما بعد البيع

كيفية الشراء:

1. أرسل استفسارًا بالحجم والكمية والمواصفات المطلوبة.

2. احصل على عرض أسعار يتضمن السعر ووقت التسليم والشروط.

3. تأكيد تفاصيل الطلب وتوقيع عقد البيع.

4. ترتيب الدفع المسبق لبدء الإنتاج.

5. تم الانتهاء من الإنتاج مع فحص الجودة.

6. ترتيب دفع الرصيد قبل الشحن.

7. يتم شحن البضائع مع جميع المستندات اللازمة.

سياسة الإرجاع والاستبدال:

• قضايا الجودة: في حالة وجود أي عيب في التصنيع أو عدم مطابقة المواد، يرجى إعلامنا خلال 30 يومًا من تاريخ الاستلام. سوف نقدم الاستبدال أو استرداد الأموال بعد التحقق.

• عوائد غير الجودة: بالنسبة للإرجاع بسبب أخطاء في الطلب، يرجى الاتصال بنا في غضون 15 يومًا. يجب أن تكون المنتجات غير مستخدمة وفي عبواتها الأصلية. يتحمل العميل تكاليف إعادة الشحن.

• غير قابل للإرجاع: المنتجات التي تم لحامها أو تركيبها أو تعديلها أو تلفها بسبب التعامل غير السليم.

خدمة ما بعد البيع:

• ضمان: 12 شهر من تاريخ الشحن ضد عيوب التصنيع.

• الدعم الفني: متاح للأسئلة المتعلقة بالمنتج وإرشادات التثبيت ونصائح التطبيقات البحرية.

• الاستجابة السريعة: نقوم بالرد على الاستفسارات خلال 24 ساعة في أيام العمل.

• كرر الأوامر: نحن ندعم احتياجات المشاريع البحرية المستمرة ويمكننا الحفاظ على المخزون للعملاء المنتظمين.
