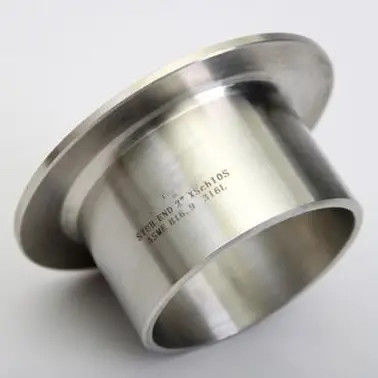

SS304 تجهيزات نهاية كعب الفولاذ المقاوم للصدأ، وصلة الأنابيب المشتركة للأنابيب الملحومة بعقب للأنابيب الصناعية

SS304 تجهيزات نهاية كعب الفولاذ المقاوم للصدأ، وصلة الأنابيب المشتركة للأنابيب الملحومة بعقب للأنابيب الصناعية

1. وصف المنتج

إن نهاية كعب الفولاذ المقاوم للصدأ SS304 عبارة عن تركيب أنابيب عالي الجودة ملحوم بعقب مصمم للاستخدام مع حواف وصلات اللفة. يُعرف هذا التركيب أيضًا باسم نهاية كعب المفصل الحضني، ويتميز بنهاية واحدة متوهجة تتوضع على وجه الحافة ونهاية مشطوفة عادية للحام التناكبي في خط الأنابيب. تم تصنيع هذا الطرف من الفولاذ المقاوم للصدأ SS304 الممتاز، ويوفر مقاومة ممتازة للتآكل ومتانة للتطبيقات الصناعية الصعبة. يضمن التكوين من النوع A ذو الاستدقاق الطويل انتقالًا سلسًا للتدفق ومتوافقًا مع حواف الوصلات الحضنية القياسية.

2. المواصفات الرئيسية

3. التطبيقات

يتم استخدام SS304 Stub End على نطاق واسع في أنظمة الأنابيب عبر العديد من الصناعات:

• النفط والغاز– توصيلات خطوط الأنابيب والمصافي

• معالجة البتروكيماويات والكيماويات- التعامل مع الوسائط المسببة للتآكل

• الأطعمة والمشروبات– أنظمة الأنابيب الصحية

• الصيدلانية- بيئات نظيفة ومعقمة

• معالجة المياه والتكييف– الأنابيب الصناعية العامة

• توليد الطاقة– أنظمة البخار ومياه التبريد

4. مزايا المنتج

• حل فعال من حيث التكلفة- فقط نهاية كعب الروتين تحتاج إلى مطابقة سبيكة الأنبوب؛ يمكن أن تكون شفة المفصل اللفة من الفولاذ الكربوني، مما يقلل بشكل كبير من تكاليف المواد، خاصة بالنسبة للأنظمة ذات القطر الكبير

• سهولة الصيانة- يمكن أن تنزلق شفة الوصلة الحضنية بحرية فوق طرف القاعدة ويمكن إزالتها دون قطع اللحامات، مما يسمح بالفحص السريع أو التنظيف أو تعديل النظام

• تركيب مرن- تدور الحافة بزاوية 360 درجة حول نهاية كعب الروتين، مما يجعل محاذاة فتحة الترباس أمرًا بسيطًا ويزيل مشكلات المحاذاة الشائعة مع حواف الرقبة الملحومة

• مقاومة للتآكل– توفر مادة SS304 مقاومة ممتازة للأكسدة والوسائط المسببة للتآكل المختلفة، مما يضمن عمر خدمة طويل

• دقة الأبعاد- تم تصنيعه وفقًا لمعايير ASME B16.9 مع تفاوتات صارمة، مما يضمن التوافق التام مع فلنجات الوصلات الحاضنة القياسية

5. وظائف المنتج

• ينشئ اتصالاً ذو حواف يتيح سهولة التفكيك دون قطع لحام الأنابيب

• يوفر سطحًا سلسًا ومستمرًا للغلق يتطابق مع وجه شفة المفصل الحضني

• يستوعب التمدد الحراري وحركة الأنابيب دون الضغط على المفصل

• يتيح استخدام الشفاه الداعمة ذات الدرجة المنخفضة مع الحفاظ على مقاومة التآكل عند وجه الختم

6. تعليمات التثبيت

1. قم بتحريك شفة الوصلة فوق الأنبوب أو طرف القاعدة قبل اللحام

2. قم باللحام التناكبي للطرف العادي (المشطوف) من الطرف الأساسي لخط الأنابيب باستخدام إجراءات اللحام المؤهلة

3. تأكد من محاذاة الطرف المتوهج (اللفة) بدقة مع طرف الأنبوب

4. قم بتحريك شفة المفصل الحضني فوق نهاية كعب القدم، مع وضعها على الجزء الخلفي من الشعلة

5. قم بمحاذاة فتحات مسامير الشفة مع شفة التزاوج وقم بربطها معًا

6. تغلق الحشية بين النهاية المتوهجة ووجه شفة التزاوج

ملحوظة:بالنسبة لنهايات كعب القاعدة من النوع A (النمط الطويل)، يجب ألا تقل سماكة اللفة عن سمك الجدار الاسمي لأنبوب التوصيل.

7. الاحتياطات

• تأكد من أن جدول الأنابيب يتطابق مع سمك جدار نهاية كعب القدم للحصول على ملاءمة مناسبة

• تأكد من أن المادة النهائية للكعب متوافقة مع سائل الخدمة ودرجة الحرارة

• لا تقم بلحام شفة الوصلة اللفة مباشرة بالأنبوب - يجب أن تظل الفلنجة حرة في الدوران

• استخدم إجراءات اللحام المناسبة (مؤهلة لـ WPS) لوصلات اللحام التناكبي

• بالنسبة لتطبيقات الضغط العالي، تأكد من أن تصنيف الضغط يتوافق مع متطلبات النظام

• افحص وجه اللفة بحثًا عن أي خدوش أو تلف قبل التثبيت لضمان الختم المناسب

8. الشحن والتسليم

9. شروط الدفع

10. التغليف

تغليف الصادرات القياسية:

• كل طرف كعب مغلف بشكل فردي بطبقة زيتية مضادة للصدأ

• معبأة في أكياس نايلون أو غلاف بلاستيكي لمنع الرطوبة

• مؤمنة في علب خشبية أو منصات نقالة للنقل البحري

• التعبئة المخصصة متاحة عند الطلب

11. الإرجاع والاستبدال وخدمات ما بعد البيع

• ضمان الجودة– فحص 100% قبل الشحن؛ جميع المنتجات تتوافق مع معايير ASME B16.9

• سياسة العائدات– يتم قبول المرتجعات خلال 30 يومًا لعيوب التصنيع (تخضع للفحص)

• تبادل– استبدال مجاني لأي منتجات غير مطابقة تم تأكيدها من خلال فحص طرف ثالث

• سياسة العينة- عينات مجانية متاحة؛ يغطي المشتري تكلفة الشحن

• الدعم الفني– الرد على مدار 24 ساعة لجميع الاستفسارات الفنية

• أوامر مخصصة- الأحجام والمواد والتشطيبات المخصصة متاحة عند الطلب
