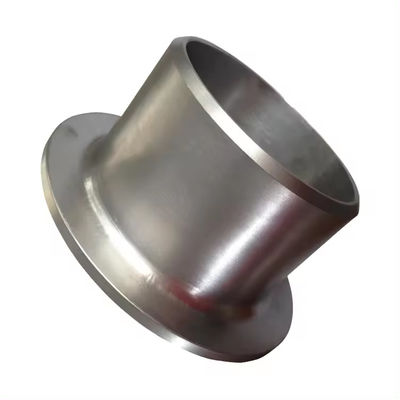

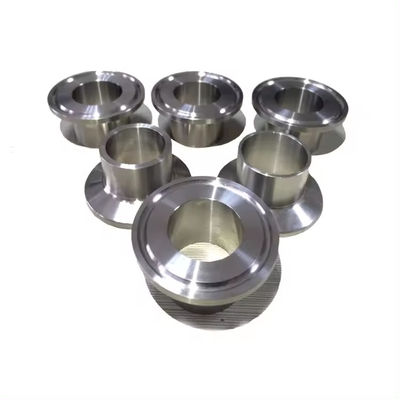

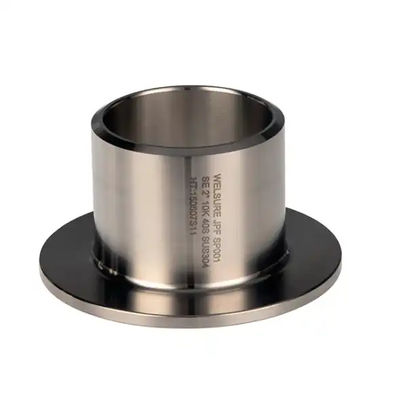

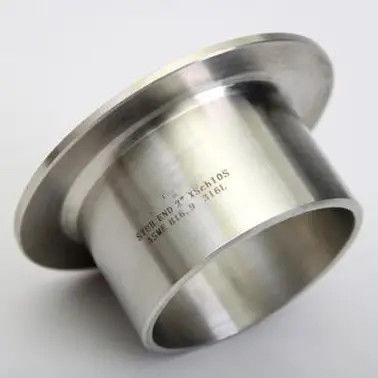

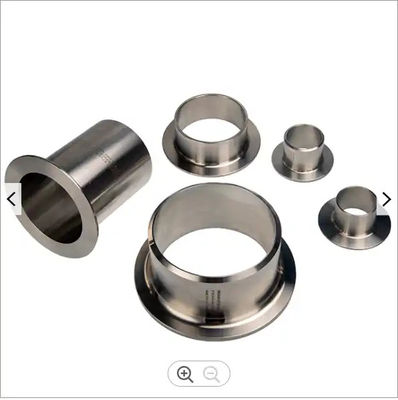

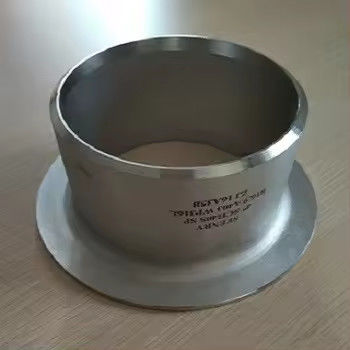

SS304 نهاية القضيب المشترك للخلفية ، أنابيب الصلبة المتداخلة للأنابيب المقاومة للتآكل

SS304 نهاية القضيب المشترك للخلفية ، أنابيب الصلبة المتداخلة للأنابيب المقاومة للتآكل

1وصف المنتج

SS304 نهاية القضيب المشترك للخلفية ، أنابيب الصلبة المتداخلة للأنابيب المقاومة للتآكلهو عبارة عن عدادات أنابيب عالية الجودة مصممة لاستخدامها مع شظايا المفاصل الحلقية. المعروفة أيضًا باسم نهاية المفصل الحلقيةهذا التركيب يحتوي على نهاية متوسعة واحدة التي تجلس ضد وجه اللفافة و نهاية واحدة مقطوعة بسيطة لحام الأخرة إلى خط الأنابيبالمصنوعة من الفولاذ المقاوم للصدأ SS304 الممتازة، هذه النهاية تقدم مقاومة التآكل الممتازة والمتانة للتطبيقات الصناعية المطالبة.التكوين من النوع A مع الشفرة الطويلة يضمن انتقال التدفق بسلاسة ومتوافق مع شرائح المفاصل القياسية.

2المواصفات الرئيسية

3التطبيقات

يتم استخدام SS304 Stub End على نطاق واسع في أنظمة الأنابيب عبر العديد من الصناعات:

• النفط والغاز- اتصالات خطوط الأنابيب والمصافي

• البتروكيماويات والمعالجة الكيميائية- التعامل مع الوسائط المآكلة

• الغذاء والمشروباتأنظمة الأنابيب الصحية

• الصيدلانيةبيئات نظيفة ومعقمة

• معالجة المياه والتنفس الهوائيأنابيب صناعية عامة

• توليد الطاقة- أنظمة البخار والماء التبريد

4مزايا المنتج

• حل فعال من حيث التكلفةيجب أن تتطابق نهاية القضيب فقط مع سبيكة الأنابيب ؛ يمكن أن تكون شاشة المفاصل الحلقية من الفولاذ الكربوني ، مما يقلل بشكل كبير من تكاليف المواد ، خاصة بالنسبة لأنظمة القطر الكبير

• صيانة سهلةيمكن أن ينزلق ضفادع المفاصل الحاضنة بحرية فوق نهاية القضيب ويتم إزالته دون قطع لحام ، مما يسمح بفحص سريع أو تنظيف أو تعديل النظام

• التثبيت المرنيدور اللفافة 360 درجة حول نهاية القضيب ، مما يجعل محاذاة ثقب البولت بسيطة ويقضي على مشاكل المحاذاة الشائعة مع اللفافات الرقبة

• مقاومة للتآكليقدم مواد SS304 مقاومة ممتازة للاكسدة والوسائط التآكلية المختلفة ، مما يضمن عمر خدمة طويل

• دقة الأبعادتصنيع حسب ASME B16.9 مع تحملات صارمة، وضمان التوافق المثالي مع شرائح المفاصل الحلقية القياسية

5وظائف المنتج

• يخلق اتصال فلانجية التي تسمح لتفكيك سهل دون قطع لحام الأنابيب

• يوفر سطح ختم سلس ومستمر الذي يطابق الوجه الجانب المفاصل الحلق

• يستوعب التوسع الحراري وحركة الأنابيب دون التوتر المفصل

• يسمح باستخدام شرائح دعم منخفضة الجودة مع الحفاظ على مقاومة التآكل في وجه الختم

6تعليمات التثبيت

1. انزلي شراع المفاصل الحلقية على أنبوب أو نهاية القصبة قبل اللحام

2. لحام مؤخرة النهاية العادية (المنحدرة) من نهاية القضيب إلى خط الأنابيب باستخدام إجراءات لحام مؤهلة

3. تأكد من نهاية المضخمة (حلقة) هو محاذاة بدقة إلى نهاية الأنابيب

4. الانزلاق المفصل المفاصل الحلق على نهاية القضيب ، والجلوس عليه ضد الجزء الخلفي من الشعلة

5. محاذاة ثقوب مشبك الجهاز مع مشبك التزاوج والشفرة معا

6. الختم غشاشة بين النهاية المكشوفة والوجهه التزاوج فلنج

ملاحظة:بالنسبة لأطراف النوع A (النمط الطويل) ، يجب أن لا يكون سمك الحلقة أقل من سمك الحائط الاسمي للأنابيب الموصلة..

7الاحتياطات

• تأكد من أن جدول الأنابيب يطابق سمك جدار نهاية القصبة لتناسب بشكل صحيح

• التحقق من أن مادة نهاية القصبة متوافقة مع سائل الخدمة ودرجة الحرارة

• لا تحاميل اللحم المفاصل اللحمي فلانج مباشرة إلى الأنابيب ‬ يجب أن تبقى فلانج حرة للدوران

• استخدام إجراءات اللحام المناسبة (مؤهلة WPS) للاتصالات اللحامية

• بالنسبة لتطبيقات الضغط العالي، تأكيد أن تصنيف الضغط يطابق متطلبات النظام

• فحص الوجه الحاجز للحصول على خدوش أو تلف قبل التثبيت لضمان الختم السليم

8الشحن والتسليم

9شروط الدفع

10التعبئة

التعبئة العادية للتصدير:

• كل طرف من الطوابق مغلفة بشكل فردي بطلاء زيت مضاد للصدأ

• معبأة في أكياس نايلون أو أغلفة بلاستيكية لمنع الرطوبة

• مقبوضة في صناديق خشبية أو على منصات حزم للنقل البحري

• التعبئة المخصصة متاحة عند الطلب

11العائدات والتبادلات وبعد البيع

• ضمان الجودة- 100٪ التفتيش قبل الشحن ؛ جميع المنتجات تتوافق مع معايير ASME B16.9

• سياسة الإرجاع- الإرجاع المقبول في غضون 30 يوماً بسبب عيوب التصنيع (خاضعة للتفتيش)

• التبادل- استبدال مجاني لأي منتجات غير متوافقة تم التحقق منها من قبل طرف ثالث

• سياسة العينةعينة مجانية متاحة ؛ المشتري يغطي تكلفة الشحن

• الدعم التقني- استجابة على مدار 24 ساعة لجميع الاستفسارات التقنية

• الطلبات المخصصة- أبعاد مخصصة، مواد، وإنهاءات متوفرة عند الطلب
