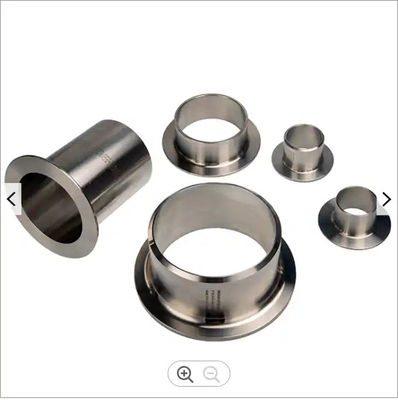

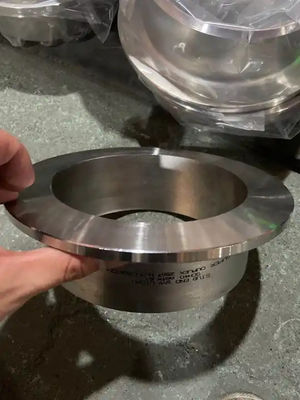

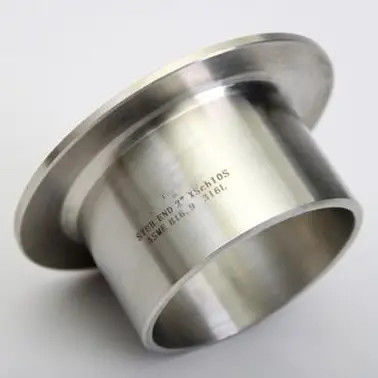

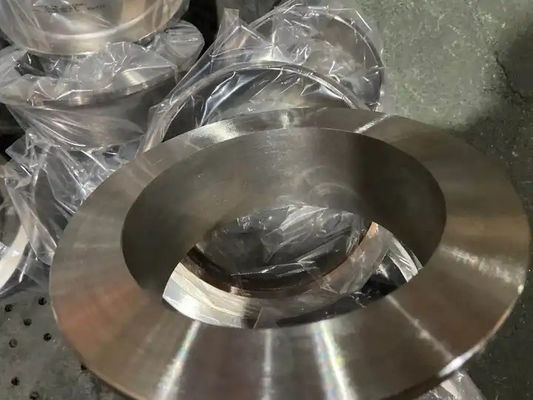

ASTM A403 SS304 نهاية اللفة المشتركة، وصلات الأنابيب المقاومة للتآكل الملحومة

وصلة طرفية مفصلية من الفولاذ المقاوم للصدأ ASTM A403 SS304، وصلة أنبوبية مقاومة للتآكل باللحام

1. وصف المنتج

وصلة طرفية مفصلية من الفولاذ المقاوم للصدأ SS304، وصلة أنبوبية باللحام لمقاومة التآكل هي وصلة أنبوبية عالية الجودة باللحام مصممة للاستخدام مع شفة مفصلية. تُعرف أيضًا باسم وصلة طرفية مفصلية، وتتميز هذه الوصلة بنهاية مائلة تستقر مقابل وجه الشفة ونهاية مستوية مشطوفة للحام بالأنبوب. مصنوعة من الفولاذ المقاوم للصدأ SS304 الممتاز، توفر هذه الوصلة الطرفية مقاومة ممتازة للتآكل والمتانة للتطبيقات الصناعية المتطلبة. يضمن تكوين النوع A بمدبب طويل انتقالًا سلسًا للتدفق وهو متوافق مع الشفاه المفصلية القياسية.

2. المواصفات الرئيسية

3. التطبيقات

تُستخدم الوصلة الطرفية SS304 على نطاق واسع في أنظمة الأنابيب عبر العديد من الصناعات:

• النفط والغاز- وصلات الأنابيب والمصافي

• البتروكيماويات والمعالجة الكيميائية- التعامل مع الوسائط المسببة للتآكل

• الأغذية والمشروبات- أنظمة الأنابيب الصحية

• الأدوية- بيئات نظيفة ومعقمة

• معالجة المياه والتدفئة والتهوية وتكييف الهواء- أنابيب صناعية عامة

• توليد الطاقة- أنظمة بخار ومياه التبريد

4. مزايا المنتج

• حل فعال من حيث التكلفة- يجب أن تتطابق الوصلة الطرفية فقط مع سبيكة الأنبوب؛ يمكن أن تكون الشفة المفصلية من الفولاذ الكربوني، مما يقلل بشكل كبير من تكاليف المواد، خاصة للأنظمة ذات القطر الكبير

• سهولة الصيانة- يمكن للشفة المفصلية الانزلاق بحرية فوق الوصلة الطرفية وإزالتها دون قطع اللحامات، مما يسمح بالفحص السريع أو التنظيف أو تعديل النظام

• تركيب مرن- تدور الشفة 360 درجة حول الوصلة الطرفية، مما يجعل محاذاة ثقوب البراغي بسيطة ويقضي على مشاكل المحاذاة الشائعة مع شفة الرقبة الملحومة

• مقاومة للتآكل- توفر مادة SS304 مقاومة ممتازة للأكسدة والوسائط المسببة للتآكل المختلفة، مما يضمن عمر خدمة طويل

• دقة الأبعاد- مصنعة وفقًا لمعيار ASME B16.9 بتفاوتات صارمة، مما يضمن التوافق التام مع الشفاه المفصلية القياسية

5. وظائف المنتج

• ينشئ اتصالًا مفصليًا يسمح بالفك السهل دون قطع لحامات الأنابيب

• يوفر سطح ختم ناعمًا ومستمرًا يتطابق مع وجه الشفة المفصلية

• يستوعب التمدد الحراري وحركة الأنبوب دون إجهاد الوصلة

• يسمح باستخدام شفة داعمة من درجة أقل مع الحفاظ على مقاومة التآكل عند وجه الختم

6. تعليمات التركيب

1. اسحب الشفة المفصلية فوق الأنبوب أو الوصلة الطرفية قبل اللحام

2. لحام الطرف المستوي (المشطوف) للوصلة الطرفية بالأنبوب باستخدام إجراءات لحام مؤهلة

3. تأكد من أن الطرف المائل (الشفة) محاذي بدقة لنهاية الأنبوب

4. اسحب الشفة المفصلية فوق الوصلة الطرفية، مع وضعها مقابل الجزء الخلفي من الشفة المائلة

5. قم بمحاذاة ثقوب براغي الشفة مع الشفة المقابلة وقم بتثبيتها بالبراغي

6. يتم إحكام غلق الحشية بين الطرف المائل ووجه الشفة المقابلة

ملاحظة: بالنسبة للوصلات الطرفية من النوع A (نمط طويل)، يجب ألا يقل سمك الشفة عن سمك الجدار الاسمي للأنبوب المتصل.

7. احتياطات

• تأكد من تطابق جدول الأنبوب مع سمك جدار الوصلة الطرفية لضمان ملاءمة صحيحة

• تحقق من أن مادة الوصلة الطرفية متوافقة مع سائل الخدمة ودرجة الحرارة

• لا تلحم الشفة المفصلية مباشرة بالأنبوب - يجب أن تظل الشفة حرة للدوران

• استخدم إجراءات لحام مناسبة (WPS مؤهلة) لاتصالات اللحام بالأنبوب

• للتطبيقات ذات الضغط العالي، تأكد من أن تصنيف الضغط يطابق متطلبات النظام

• افحص وجه الشفة بحثًا عن خدوش أو تلف قبل التركيب لضمان الختم المناسب

8. الشحن والتسليم

9. شروط الدفع

10. التعبئة والتغليف

تعبئة تصدير قياسية:

• كل وصلة طرفية مغلفة بشكل فردي بطبقة زيت مقاومة للصدأ

• معبأة في أكياس نايلون أو غلاف بلاستيكي لمنع الرطوبة

• مثبتة في صناديق خشبية أو منصات للنقل البحري

• تعبئة مخصصة متاحة عند الطلب

11. المرتجعات، التبادلات، وما بعد البيع

• ضمان الجودة- فحص 100٪ قبل الشحن؛ جميع المنتجات تتوافق مع معايير ASME B16.9

• سياسة الإرجاع- يتم قبول المرتجعات في غضون 30 يومًا لعيوب التصنيع (تخضع للفحص)

• تبادل- استبدال مجاني لأي منتجات غير مطابقة تم تأكيدها من خلال فحص طرف ثالث

• سياسة العينة- عينات مجانية متاحة؛ يتحمل المشتري تكلفة الشحن

• الدعم الفني- استجابة على مدار 24 ساعة لجميع الاستفسارات الفنية

• طلبات مخصصة- أحجام ومواد وتشطيبات مخصصة متاحة عند الطلب
