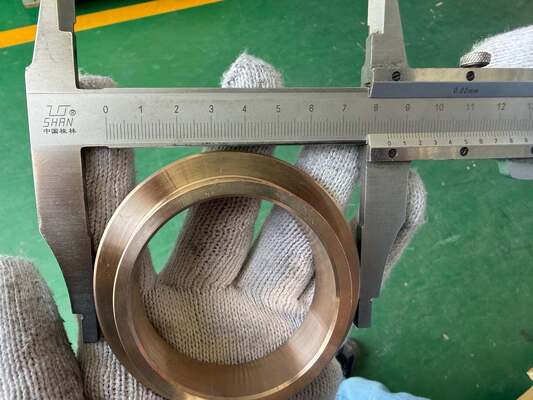

تركيبات نهاية كعب من الصلب الكربوني ASME B16.9 توفير تكلفة خط أنابيب النفط والغاز بسهولة التفكيك تركيب شفة اللفة المشتركة

وصلات نهاية جذعية من الصلب الكربوني، معيار ASME B16.9، لتوفير التكاليف في خطوط أنابيب النفط والغاز، سهلة الفك، وصلات شفة ذات وصلة متراكبة

1. وصف المنتج

وصلة نهاية جذعية هي مكون أنبوب ملحوم بالدفق مصمم للاقتران مع شفة وصلة متراكبة، لتشكيل اتصال شفة قابل للفصل في أنظمة الأنابيب. تتميز بشفة مائلة على أحد الطرفين - والتي تعمل كسطح إحكام ضد وجه الشفة - وطرف مستوٍ مشطوف على الطرف الآخر للحام بالدفق كامل الاختراق بالأنبوب. تنزلق شفة الوصلة المتراكبة بحرية فوق النهاية الجذعية ولا يتم لحامها بها أبدًا، مما يسمح بالدوران بزاوية 360 درجة لمحاذاة المسامير بسهولة أثناء التجميع.

تتوفر ثلاث تكوينات قياسية على نطاق واسع: النوع أ (وفقًا لمعيار ASME B16.9، مع محور طويل وسمك جدار كامل)، والنوع ب (وفقًا لمعيار MSS SP-43، مع محور قصير وجدار مخفض للخدمة الأخف)، والنوع ج (وفقًا لمعيار MSS SP-43، مع أقصر محور وجدار رقيق لتطبيقات الضغط المنخفض). تشمل المواد الشائعة الصلب الكربوني، والفولاذ المقاوم للصدأ الأوستنيتي (304/304L، 316/316L)، والفولاذ المقاوم للصدأ المزدوج/المزدوج الفائق، وسبائك الكروم والموليبدينوم، وسبائك النيكل عالية الأداء (مونيل، إنكونيل، هاستلوي) بالإضافة إلى التيتانيوم والنحاس والنيكل.

2. تطبيقات المنتج

تؤدي وصلات النهاية الجذعية أدوارًا حاسمة في العديد من القطاعات الصناعية:

• مصافي النفط ومصانع البتروكيماويات - لخطوط العمليات التي تتطلب تجديدًا متكررًا للمحفزات أو تنظيف المبادلات الحرارية.

• إنتاج المواد الكيميائية والمواد الكيميائية المتخصصة - خاصة في خدمة الوسائط العدوانية حيث تكون مقاومة التآكل أمرًا بالغ الأهمية.

• معالجة الأغذية والمشروبات ومنتجات الألبان - حيث تتطلب الظروف الصحية التنظيف المنتظم وفك وصلات الشفة.

• الأدوية والتكنولوجيا الحيوية - لأنظمة نقل السوائل المعقمة ذات بروتوكولات التنظيف الصارمة.

• توليد الطاقة - في كل من محطات الوقود الأحفوري والمحطات النووية، لمياه التبريد والبخار وخطوط الأنابيب المساعدة.

• معالجة المياه ومياه الصرف الصحي - لمحطات الضخ ووحدات الترشيح وأنظمة تغذية المواد الكيميائية.

• المنصات البحرية والمنصات البحرية - حيث تفضل مقاومة تآكل المياه المالحة وقيود المساحة الشفاه الدوارة.

• الفراغ وأشباه الموصلات - في أنظمة أنابيب الفراغ ISO-KF وغيرها حيث تكون الوصلات محكمة التسرب وسهلة الخدمة مطلوبة.

يوصى بها بشكل خاص للأنظمة التي تخضع للصيانة الدورية أو فحوصات الانعطاف أو تبديل المكونات، لأن الشفة يمكن إزالتها دون إزعاج وصلة اللحام.

3. مزايا المنتج

• تخفيض كبير في التكاليف - يجب أن تكون النهاية الجذعية فقط مصنوعة من السبائك باهظة الثمن التي تقاوم سائل العملية؛ يمكن تصنيع شفة الوصلة المتراكبة من الصلب الكربوني العادي. بالنسبة لنظام إنكونيل 625 مقاس 12 بوصة من الفئة 600، يمكن لهذه الممارسة أن تقلل تكلفة كل وصلة شفة بأكثر من 50٪ مقارنة باستخدام شفة عنق ملحومة بالكامل.

• سهولة الوصول للصيانة - لا يتطلب إزالة شفة الوصلة المتراكبة قطع أي لحامات، مما يوفر ساعات لكل نافذة صيانة ويلغي الحاجة إلى إعادة اللحام والمعالجة الحرارية.

• مرونة الربط - تلغي الشفة الدوارة بحرية المحاذاة الشاقة لفتحات المسامير، خاصة في الأنابيب ذات القطر الكبير حيث يكون تدوير وصلة الأنبوب غير عملي أو خطير.

• مقاومة فائقة للتآكل والتآكل - يمكن أن تكون الشفة المائلة مصنوعة من نفس مادة الدرجة العالية مثل الأنبوب، مما يضمن مقاومة موحدة عند واجهة الإحكام.

• توافق المواد المتنوع - متوفر في جميع سبائك الأنابيب تقريبًا، مما يتيح التكامل السلس مع المعادن الحالية وإجراءات اللحام.

• تقليل المخزون - يسمح توحيد النهايات الجذعية مع وصلات الشفة المصنوعة من الصلب الكربوني بتخزين عدد أقل من أحجام ومواد الشفاه، مما يبسط إدارة سلسلة التوريد.

4.المواصفات الرئيسية

الأسئلة الشائعة

1. هل أنت شركة تجارية أم مصنع؟ نحن مصنع، يمكنك رؤية الشهادة.

2. ما هي مدة التسليم؟ بشكل عام، تكون 5-10 أيام إذا كانت البضائع متوفرة في المخزون. أو تكون 15-20 يومًا إذا لم تكن البضائع متوفرة في المخزون، وذلك حسب الكمية.

3. هل تقدمون عينات؟ هل هي مجانية أم إضافية؟ نعم، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.

4. ما هي شروط الدفع الخاصة بك؟ الدفع=1000 دولار أمريكي، 50% T/T مقدمًا، الرصيد قبل الشحن.
