تركيبات نهاية كعب مزدوج من الفولاذ المقاوم للصدأ ASME B16.9 موصل أنابيب لحام سريع التركيب عالي القوة
| مكان المنشأ | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية | TOBO |
| إصدار الشهادات | ISO/TUV/SGS |
| رقم الموديل | تركيبات نهاية كعب |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | حزمة الشحن القياسية |
| وقت التسليم | 15-30 أيام العمل |
| شروط الدفع | / تي تي، ويسترن يونيون |
| القدرة على العرض | 10Ton / شهر |
تفاصيل المنتج
| اسم المنتج | تركيبات نهاية كعب مزدوج من الفولاذ المقاوم للصدأ ASME B16.9 موصل أنابيب لحام سريع التركيب عالي القوة | نطاق درجة الحرارة | -20 درجة مئوية إلى 220 درجة مئوية |
|---|---|---|---|
| التوافق | متوافق مع أنابيب الفولاذ المقاوم للصدأ | عملية التصنيع | تزوير وتصنيع الآلات |
| المعايير | الـ ASME B16.9، MSS-SP-43 | نطاق الحجم | 1/2 بوصة إلى 48 بوصة |
| لون | معدني (لمسة نهائية طبيعية) | نطاق درجة الحرارة | -29 درجة مئوية إلى 425 درجة مئوية (-20 درجة فهرنهايت إلى 797 درجة فهرنهايت) |
| إبراز | وصلات نهاية قصيرة من الفولاذ المقاوم للصدأ مزدوج الوجه,موصل أنبوب ملحوم بقوة عالية,ASME B16.9 معدات نهاية القضبان |
||
منتوج وصف
ملحقات النهاية من الفولاذ المقاوم للصدأ ASME B16.9 القوة العالية التثبيت السريع
1وصف المنتج
إضافات نهاية القضبان، والتي يشار إليها أيضًا باسم نهاية القضبان المشتركة في الحلقات أو محولات أجهزة الدعم،هي مكونات أنابيب ذات صيانة دقيقة للصمامات التي تعمل كأسس الختم لمجموعة شفرات المفاصل الحلقيةعلى عكس شرائح عنق اللحام التقليدية ، فإن نهاية الطوق هي الجزء الوحيد المرتبط بشكل دائم بالأنابيب عن طريق لحام مؤخرة شديد الاختراق.يتم الانزلاق ميكانيكيا على طوق نهاية الحاجز الأسطواني وتعتمد على الشفة المكشوفة، ولكن لا يزال غير مصفوق تماما. هذا فصل الهيكلي بين محور والشريط يسمح الدوران الشعاعي المستقل،الذي يغير بشكل أساسي كيفية التعامل مع المفاصل محاذاة المسامير والتوترات التوسع الحراري.
يلتزم التصنيع بدقة بمتطلبات الأبعاد والتسامح من ASME B16.9 و MSS SP-43.نموذجية للخدمات عالية الضغط والحرجة)، النوع B (الجدار المنخفض ، محور قصير ، شائع في أنظمة سبائك مقاومة للتآكل لتحسين التكاليف) ، والنوع C (الجدار الخفيف ، أقصر محور ،في المقام الأول للخدمات غير الخطرة منخفضة الضغط) توفير المهندسين مع خيارات تدريجية لتحقيق التوازن بين الأداء مقابل الميزانية في مختلف فئات الأنابيب.
2تطبيقات المنتج
يمتد الاستخدام العملي للوحات النهائية على كل من البنية التحتية البرية والبحرية مع تركيز خاص على:
-
النفط والغازخطوط تدفق رؤوس الآبار، أنابيب المجموعات، ومحطات التجميع التي تتطلب تفكيكًا متكررًا لعمليات التدخل في الآبار أو عمليات الحفر.
-
النقل في منتصف التيار- أنابيب محطة الضاغط والمساحات التي تتطلب محاذاة دقيقة للمسامير في بيئات الاهتزاز العالي.
-
التكرير في خط التداولوحدة الكوكر المتأخرة ووحدات التكسير الكاتاليتيكي السائل (FCCU) وخطوط السماد وقطاعات مبادلات الحرارة حيث يتم سحب قطاعات أنابيب المبادلة بانتظام للتنظيف.
-
الدعم الأرضي للطيران- أنظمة نقل السوائل التبريدية (LNG، النيتروجين السائل) حيث يجب أن تظل واجهات الختم المعدنية خالية من التشوه.
-
مزارع خزانات الكيماويات- وصلات ذراع التحميل / التفريغ التي تعاني من الانحناء الميكانيكي المتكرر وخلل التوجيه الدوري.
-
محطات تحليةخطوط تغذية التناضح العكسي (RO) عالية الضغط عرضة لتآكل قوي من مياه البحر.
-
الخيوط والورقخطوط الكيماويات الهضمية والبيضاء التي تتطلب إيقاف الصيانة الروتينية.
وعلاوة على ذلك، فهي الخيار المفضلبناء مؤقت أو وحدات(على سبيل المثال، ملفات الأنابيب المعدة مسبقاً للمعدات المثبتة على الزحام) ، حيث أن اللفافة القابلة للدوران تبسط بشكل كبير التجميع النهائي في الموقع ، مما يعوض عن احتمالات التصنيع المتراكمة.
3مزايا المنتج
-
هندسة تحسين المواديصبح الفرق في التكلفة حاسماً عند تحديد سبائك عالية النيكل (Hastelloy، Inconel) أو التيتانيوم لوسائل التآكل.عن طريق الحد من المواد الممتازة إلى نهاية القضبان فقط (عادة 15~25% من إجمالي وزن تجميع الشريط)، بينما يستخدم الفولاذ ذو السبائك المنخفضة أو الفولاذ الكربوني للشريط الدوار ، يمكن تخفيض الإنفاق المعدني الإجمالي بنسبة 40٪ إلى 60٪ لكل مفصل ، دون التضحية بأداء السطح المبلل.
-
الحفاظ على سلامة اللحام- نظراً لأن شفرة مفصل الحلق لا يتم لحامها أو تأثيرها الحراري، فإن طبقة لحام الأنابيب الرئيسية لا تزال الحمالة الوحيدة الخاضعة للتفتيش.إذا كان ذلك مطلوبًا لمادة الأنابيب، يتم تبسيطها لأن اللحاء لا يجب تخفيف الإجهاد في وقت واحد. وهذا يزيل أيضًا خطر تشويه اللحاء بسبب دخول حرارة اللحام.
-
تمديد عمر الغطاء والختمتوفر شفة الطوق المكشوفة سطحًا متواصلًا لا يتقطع خاليًا من انقطاعات ثقب البراغي. تضمن هذه المنطقة الموحدة للضغط توزيعًا أكثر اتساقًا لضغوط الصمغ.الحد بشكل كبير من الانبعاثات الهاربة ومعدلات التسرب على مدى عمر الخدمة للشريط.
-
التحول الفعال في الوقت المناسبخلال إغلاق المصنع، يمكن لطاقم الصيانة أن يفتح المفاصل، وينزلق اللحاء من نهاية الأنابيب، ويفتش أو يستبدل وجه الختم في نهاية القضيب، كل ذلك دون قطع الأنابيب أو إعادة لحامها.هذا يمكن أن يضغط مدة نافذة الصيانة بنسبة 30~50٪ مقارنة مع استبدال اللحام التقليدي.
-
مقاومة الاهتزاز والتعبتصميم اللحاء غير المتكامل يسمح بحركات صغيرة بين اللحاء ونهاية القضيب تحت الحمل الدوري (التوسع الحراري، زيادات الضغط، الاهتزاز الميكانيكي).هذه الحركة النسبية تمتص تركيزات الإجهاد التي من شأنها أن تنتقل بشكل مباشر إلى شرف عنق لحام جامدة، وبالتالي تحسين عمر التعب العام للاتصال المشترك.
4.المواصفات الرئيسية
| فئة المعلمات | القيم الفنية التفصيلية |
| حجم العرض | NPS 3⁄4 "إلى 60" (DN20 DN1500) ؛ قطرات خاصة متوفرة عن طريق التصنيع / الصب |
| معايير الضغط والحرارة | ASME B16.5 الفئة 150، 300، 600، 900، 1500، 2500؛ متوافقة مع رموز التصميم ASME B31.3 و B31.1 |
| تكوينات المحور | النوع A (النمط الطويل ، حسب ASME B16.9) ؛ النوع B & C (النمط القصير ، حسب MSS SP-43) |
| التسامحات (OD & الطول) | القطر الخارجي: ±1.6 ملم لـ NPS ≤ 10 "، ±3.2 ملم للكبير؛ طول المحور: ±3 ملم؛ سمك الشفاه: ±0.8 ملم |
| التوافق مع جدول الحائط | أمراض جنسية، XS، XXS، Sch 5S، 10S، 20، 30، 40، 60، 80، 100، 120، 140، 160 |
| تحضير نهاية الصلح | زاوية الحاجز: 37.5 ° ± 2.5 ° ؛ وجه الجذر: 1.6 mm ± 0.8 mm ؛ تحديد هوية الأنبوب المتطابق داخل 1.5 mm |
| التشطيب السطحي | التشطيب المركزي أو الحلزوني المزدوج؛ Ra 3.2 ∼6.3 μm (125 ∼250 AARH) القياسية؛ 1.6 μm (63 AARH) للخنادق RTJ |
| تتبع المواد | تقرير اختبار الطاحونة (MTR) الكامل وفقًا لمعيار EN 10204 3.1 أو 3.2؛ تحديد المواد الإيجابي (PMI) 100% عند الطلب |
| الفحص غير المدمر | 100 ٪ بصري (VT) حسب ASME B16.9؛ اختياري RT / UT لصلبة نهاية اللحام ؛ DPT / MPI للكشف عن شقوق سطح الشفاه |
| دليل الهيدروستاتيك | تم اختبارها عند ضغط 1.5 × المسموح به في درجة حرارة البيئة ، وتم الاحتفاظ بها لمدة لا تقل عن 10 دقائق ، مع عدم وجود تسرب مرئي |

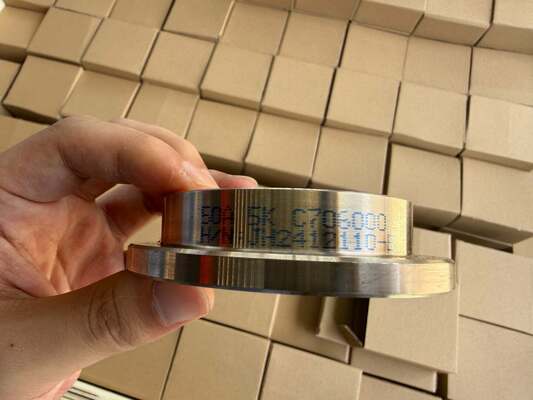

| العلامات والتغليف | القوالب الدائمة (حجم، نوع، جدول، رقم الحرارة، شعار الشركة المصنعة) ، صناديق خشبية مع حماية الحواف للتصدير |
| الامتثال للمعايير | الـ ASME B16.9، MSS SP-43 ، MSS SP-79 ، EN 1092-1 (للمكافئات ذات التصنيف PN) ، ISO 15590-1 |
الأسئلة الشائعة
1هل أنت شركة تجارية أم مصنعة ؟
2كم هو وقت التسليم الخاص بك؟ بشكل عام هو 5-10 أيام إذا كانت البضائع في المخزون. أو هو 15-20 يوما إذا كانت البضائع ليست في المخزون، فإنه وفقا للكمية.
3هل تقدمون عينات؟ هل هي مجانية أم إضافية؟ نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج إلى دفع تكلفة الشحن.
4ما هي شروط الدفع الخاصة بك؟ الدفع <= 1000USD، 100٪ مقدما. الدفع> = 1000USD، 50٪ T / T مقدما، التوازن قبل الشحن.
