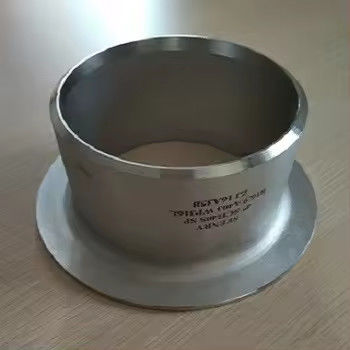

SS304 التوصيلات النهائية للدبابات المقاومة للتآكل

تركيبات طرفية صناعية من الفولاذ المقاوم للصدأ SS304، موصل أنابيب مفصلية ملحومة بالbutt مع مقاومة للتآكل للبتروكيماويات

1. وصف المنتج

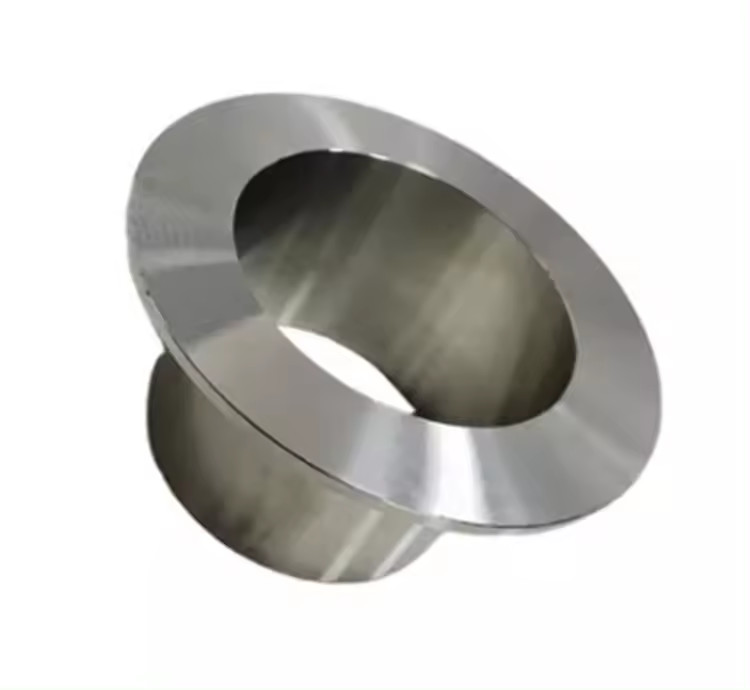

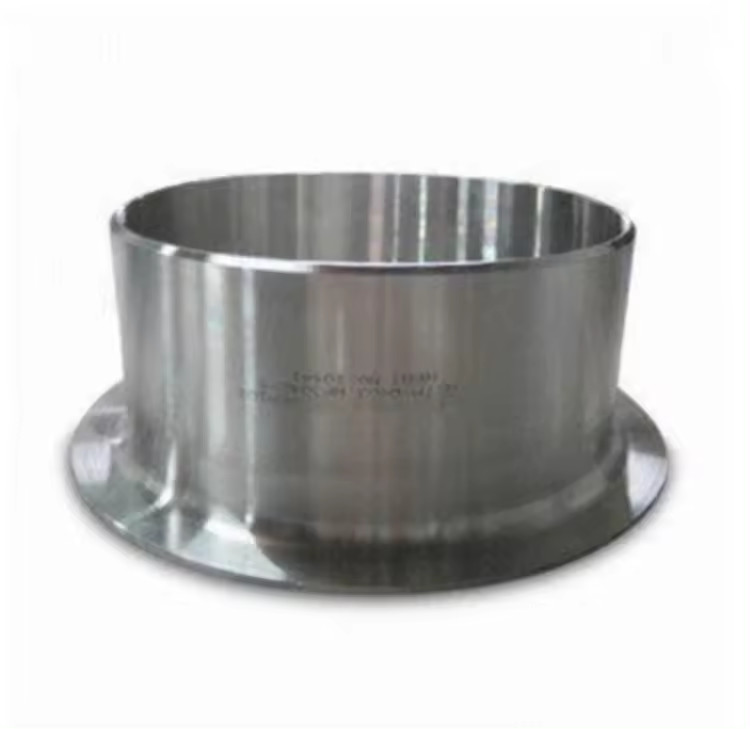

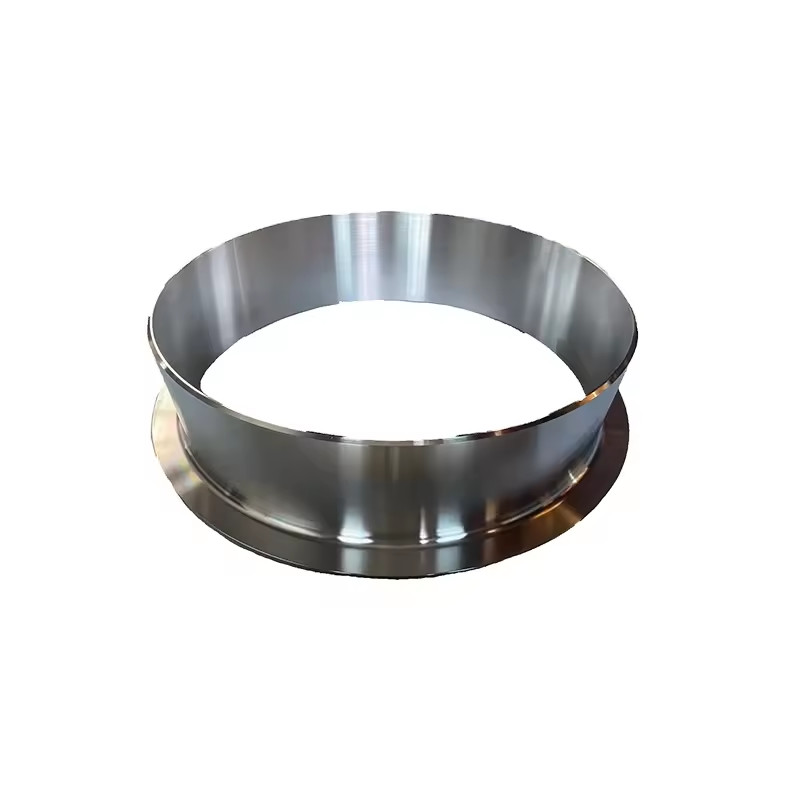

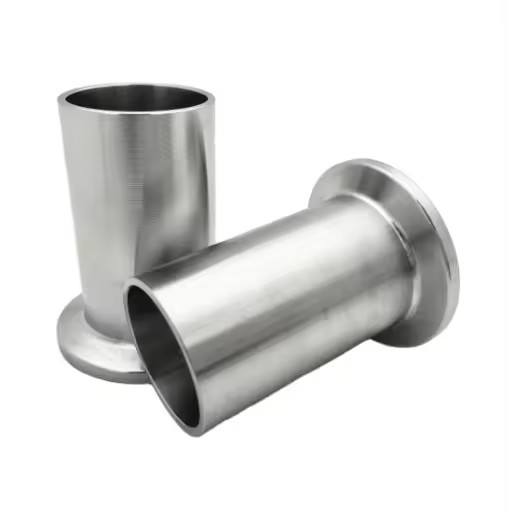

طرف نهاية من الفولاذ المقاوم للصدأ SS304 هو تركيب أنبوب ملحوم بالbutt عالي الجودة مصمم للاستخدام مع شفة مفصلية. يُعرف أيضًا باسم طرف نهاية مفصلي، يتميز هذا التركيب بنهاية متوهجة تستقر مقابل وجه الشفة ونهاية مسطحة مشطوفة للحام بالbutt إلى خط الأنابيب. تم تصنيع هذا الطرف النهائي من الفولاذ المقاوم للصدأ SS304 الممتاز، ويوفر مقاومة ممتازة للتآكل والمتانة للتطبيقات الصناعية الصعبة. يضمن تكوين النوع A بمدبب طويل انتقال تدفق سلس وهو متوافق مع شفة المفصل القياسية.

2. المواصفات الرئيسية

3. التطبيقات

يستخدم طرف نهاية SS304 على نطاق واسع في أنظمة الأنابيب عبر صناعات متعددة:

• النفط والغاز- وصلات خطوط الأنابيب والمصافي

• معالجة البتروكيماويات والكيماويات- التعامل مع الوسائط المسببة للتآكل

• الأغذية والمشروبات- أنظمة الأنابيب الصحية

• الأدوية- بيئات نظيفة ومعقمة

• معالجة المياه والتدفئة والتهوية وتكييف الهواء- أنابيب صناعية عامة

• توليد الطاقة- أنظمة بخار ومياه التبريد

4. مزايا المنتج

• حل فعال من حيث التكلفة- يحتاج طرف النهاية فقط إلى مطابقة سبيكة الأنبوب؛ يمكن أن تكون شفة المفصل من الصلب الكربوني، مما يقلل بشكل كبير من تكاليف المواد، خاصة للأنظمة ذات القطر الكبير

• سهولة الصيانة- يمكن أن تنزلق شفة المفصل بحرية فوق طرف النهاية وإزالتها دون قطع اللحامات، مما يسمح بالفحص السريع أو التنظيف أو تعديل النظام

• تركيب مرن- تدور الشفة 360 درجة حول طرف النهاية، مما يجعل محاذاة ثقوب البراغي بسيطة ويقضي على مشاكل المحاذاة الشائعة مع شفة الرقبة الملحومة

• مقاومة للتآكل- توفر مادة SS304 مقاومة ممتازة للأكسدة والوسائط المسببة للتآكل المختلفة، مما يضمن عمر خدمة طويل

• دقة الأبعاد- مصنعة وفقًا لمعيار ASME B16.9 بتفاوتات صارمة، مما يضمن التوافق المثالي مع شفة المفصل القياسية

5. وظائف المنتج

• ينشئ اتصالًا مفصليًا يسمح بالفصل السهل دون قطع لحامات الأنابيب

• يوفر سطح ختم ناعمًا ومستمرًا يتطابق مع وجه شفة المفصل

• يستوعب التمدد الحر وحركة الأنبوب دون إجهاد الوصلة

• يسمح باستخدام شفة خلفية منخفضة الدرجة مع الحفاظ على مقاومة التآكل عند وجه الختم

6. تعليمات التركيب

1. اسحب شفة المفصل فوق الأنبوب أو طرف النهاية قبل اللحام

2. لحام الطرف المسطح (المشطوف) لطرف النهاية بالأنبوب باستخدام إجراءات لحام مؤهلة

3. تأكد من أن النهاية المتوهجة (الوصلة) محاذية بدقة لنهاية الأنبوب

4. اسحب شفة المفصل فوق طرف النهاية، مع تثبيتها مقابل الجزء الخلفي من التوهج

5. قم بمحاذاة ثقوب براغي الشفة مع الشفة المقابلة وقم بتثبيتها بالبراغي

6. يتم ختم الحشية بين النهاية المتوهجة ووجه الشفة المقابلة

ملاحظة: بالنسبة لأطراف النهاية من النوع A (نمط طويل)، يجب ألا يقل سمك الوصلة عن سمك الجدار الاسمي للأنبوب المتصل.

7. الاحتياطات

• تأكد من أن جدول الأنبوب يطابق سمك جدار طرف النهاية لملائمة صحيحة

• تحقق من أن مادة طرف النهاية متوافقة مع سائل الخدمة ودرجة الحرارة

• لا تلحم شفة المفصل مباشرة بالأنبوب - يجب أن تظل الشفة حرة للدوران

• استخدم إجراءات لحام مناسبة (WPS مؤهلة) لاتصالات اللحام بالbutt

• للتطبيقات عالية الضغط، قم بتأكيد أن تصنيف الضغط يطابق متطلبات النظام

• افحص وجه الوصلة بحثًا عن خدوش أو تلف قبل التركيب لضمان الختم المناسب

8. الشحن والتسليم

9. شروط الدفع

10. التعبئة والتغليف

تعبئة تصدير قياسية:

• كل طرف نهاية مغلف بشكل فردي بطلاء زيت مقاوم للصدأ

• معبأة في أكياس نايلون أو غلاف بلاستيكي لمنع الرطوبة

• مثبتة في صناديق خشبية أو منصات للنقل البحري

• تعبئة مخصصة متاحة عند الطلب

11. المرتجعات، التبادلات، وما بعد البيع

• ضمان الجودة- فحص 100٪ قبل الشحن؛ جميع المنتجات تتوافق مع معايير ASME B16.9

• سياسة الإرجاع- يتم قبول المرتجعات في غضون 30 يومًا لعيوب التصنيع (تخضع للفحص)

• تبادل- استبدال مجاني لأي منتجات غير مطابقة تم تأكيدها بواسطة فحص طرف ثالث

• سياسة العينة- عينات مجانية متاحة؛ يغطي المشتري تكلفة الشحن

• الدعم الفني- استجابة على مدار 24 ساعة لجميع الاستفسارات الفنية

• طلبات مخصصة- أحجام ومواد وتشطيبات مخصصة متاحة عند الطلب
