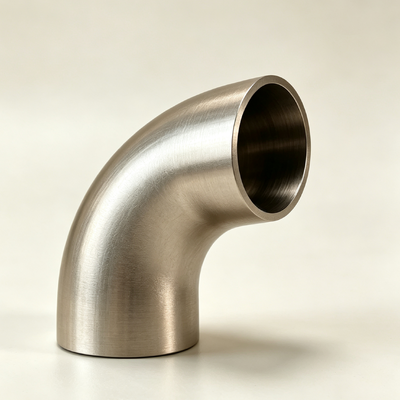

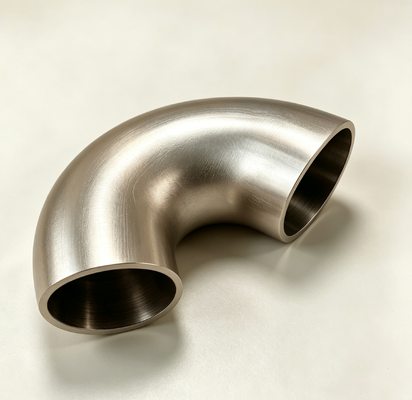

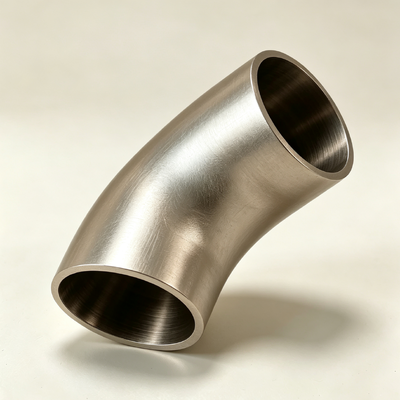

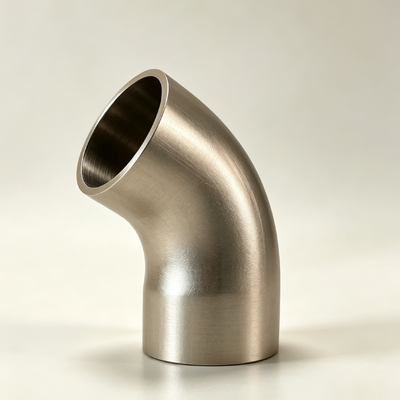

70/30 CuNi النحاس والنيكل الكوع 90/45 درجة بعقب لحام مواسير مقاومة للتآكل
| مكان المنشأ | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية | TOBO |
| إصدار الشهادات | ISO/TUV/SGS |
| رقم الموديل | كوع النحاس والنيكل |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | حزمة الشحن القياسية |
| وقت التسليم | 15-30 أيام العمل |
| شروط الدفع | / تي تي، ويسترن يونيون |
| القدرة على العرض | 10Ton / شهر |
تفاصيل المنتج
| اسم المنتج | 70/30 CuNi النحاس والنيكل الكوع 90/45 درجة بعقب لحام مواسير مقاومة للتآكل | سماكة | SCH20 |
|---|---|---|---|
| التطبيقات | البحرية، النفط والغاز، المعالجة الكيميائية | التقنيات | صب |
| تصنيف الضغط | 3000 رطل لكل بوصة مربعة | نوع الاتصال | اللحام التناكبي، اللحام المقبس، اللحام الملولب |
| مقاومة التآكل | مقاومة عالية للتآكل بمياه البحر | سمك الجدار | سمك جدار الأنبوب القياسي (الجدول 10، 40، وما إلى ذلك) |
| نوع المنتج | كوع النحاس والنيكل | حسب الطلب | دعم مخصص |
| ميزة | تركيب وصيانة مريحة | درجة | 45،90،180 |
| دعم مخصص | تصنيع المعدات الأصلية، أوديإم، OBM | تكنولوجيا المعالجة | تزوير |
منتوج وصف
70/30 CuNi النحاس النيكل الكوع 90/45 درجة مؤخرة اللحام أنابيب الأدوات المقاومة للتآكل
1.وصف المنتج
كوع النحاس النيكل هو التجهيز الاتجاهي لأنابيب الضغط المصنعة من نظام سبيكة النحاس والنيكل الثنائية ، في المقام الأول في الصفوف UNS C70600 (CuNi90/10) و UNS C71500 (CuNi70/30).عن طريق التحكم الدقيق في محتوى النيكل (10٪ أو 30٪) والإضافات الدقيقة للحديد والمنغنيز، يحقق المنتج مقاومة متميزة للتآكل المحلي في البيئات الغنية بالكلوريد.
وتشمل طرق التصنيع التشكيل السلس (التطويق أو التشكيل الدفعي ، مما ينتج ثنيًا خاليًا من اللحام) والبناء اللحامي (الصفائح واللحام اللحمي ، عادةً بالنسبة لأقطار أكبر).يتم تصنيف نصف قطر الكوع على أنه نصف قطر طويل (1.5 × قطر اسمي) أو نصف قطر قصير (1.0 × قطر اسمي). زوايا الانحناء القياسية هي 45 درجة و 90 درجة و 180 درجة ، مع زوايا مخصصة متوفرة حسب الرسومات الهندسية.
تتضمن أنواع اتصالات النهاية Butt-Weld (BW ، مخفوقة) ، Socket-Weld (SW) ، والخيوط الإناث (NPT / BSP). جميع التصنيع والتفتيش متوافقين مع ASME B16.9، EN 10253 ، DIN 86090 ، و EEMUA 146 ، مما يضمن قابلية التبادل الأبعاد والتتبع الكامل.
2.تطبيقات المنتج
يتم تحديد كوع النحاس النيكل لظروف الخدمة الشديدة التي تتطلب مقاومة عالية للتآكل وعمر خدمة مطول. وتشمل التطبيقات النموذجية:
-
السفن والمنصات البحرية: خطوط تبريد مياه البحر، أنظمة مياه الحريق، خطوط معالجة مياه الصابورة، غسل سطح السفينة، وإيقاف تشغيل المرفقات تحت سطح البحر.
-
صناعة النفط والغاز: مجاميع الإنتاج البحرية، أنابيب العملية العليا FPSO، وخطوط التجميع مع محتوى H2S / CO2.
-
توليد الطاقة: أنظمة المياه الدائرة في الجزر النووية، خطوط مياه الصرف الصحي في محطات الفحم، ودورات التبريد المغلقة في محطات الدورة المشتركة.
-
محطات تحلية المياه: خطوط إعادة تدوير المياه المالحة في وحدات MSF و MED ، وكذلك أنابيب التصفية المسبقة RO.
-
المواد الكيميائية والصيدلانية: خطوط المالحة الكلورية القليرية، أنظمة توزيع المياه المطهرة، ونقل المواد الكيميائية التآكلية.
-
البنية التحتية الحضرية: أنظمة المياه المبردة HVAC على نطاق واسع، شبكات التبريد / التدفئة في المناطق الحيّة، وإعادة تدوير مياه حمامات السباحة.
3.مزايا المنتج
1المقاومة القصوى لمياه البحر
عند سرعات ≤3.5 م/ث، فإن معدل التآكل الموحد لـ C70600 يبلغ ≤0.025 مم/سنة، في حين أن C71500 يحقق ≤0.018 مم/سنة، وهو أفضل بكثير من الفولاذ المقاوم للصدأ 316L.1 ملم في السنة) والصفات المزدوجة للغايةيصل عدد مكافئ مقاومة الحفر (PREN) إلى 35 ٪ ، مع مقاومة ممتازة للتآكل في الشقوق.
2التنظيف الذاتي ضد التلوث البيولوجي
يطلق أيونات النحاس طبقة سامة صغيرة على السطح، مما يمنع البراغيث والحوض والطحالب من التعلق.هذا أكثر ملاءمة للبيئة من الألوان المضادة للترسب وتفادي التنظيف الروتيني، توفير عمل التشغيل والصيانة.
3صناعة ممتازة و قابلية لحام
يحتوي المرفق الذي تم تشكيله على بنية كثيفة مع عدم عرضة للتآكل بين الحبيبات. عند لحامها إلى أنابيب ذات الجودة باستخدام SMAW أو TIG أو MIG ،التسخين المسبق والمعالجة الحرارية بعد الصلح غير ضرورية بشكل عاممقاومة التآكل لللحام ، تم التحقق منها حسب ASTM G48 ، تعادل المعدن الأساسي.
4نطاق ضغط ودرجة حرارة واسع
درجات حرارة العمل المسموح بها تتراوح من -30 درجة مئوية إلى 320 درجة مئوية. عند 200 درجة مئوية ، C70600 (Sch 40) لديه ضغط عمل مسموح به أقصى 21 بار ،بينما C71500 (Sch 80) يصل إلى 48 بار في نفس الظروف، تغطي معظم أنظمة الضغط المتوسط إلى العالي.
5الاقتصاد المتميز في دورة الحياة
على الرغم من أن التكلفة الأولية تتجاوز الفولاذ الكربونيعمر الخدمة من 20 إلى 30 عامًا (مقارنة بـ 3-5 سنوات لصلب الكربون) وتقليل متطلبات الصيانة تؤدي إلى تكاليف دورة الحياة الإجمالية التي تصل إلى 60 إلى 70٪ من أنظمة الصلب الكربوني المطلي.
6إمدادات مرنة وشهادات كاملة
متاحة من DN15 إلى DN700 في جميع الجداول القياسية ، بالإضافة إلى سمك الجدران الخاص أو الأبعاد غير القياسية من الوسط إلى النهاية. يتم توفير المنتجات وفقًا لمعيار EN 10204 3.1 شهادات المواد وشهادات موافقة النوع من جمعيات التصنيف الرئيسية (DNV)، BV، ABS، LR) ، مما يسهل قبول المشروعات الدولية.
-أربعةمواصفات المنتج الرئيسية
| المعلم | بيانات مفصلة |
| الدرجات | القاعدة الأمريكية C70600 (CuNi90/10) ؛ القاعدة الأمريكية C71500 (CuNi70/30) |
| التركيب الكيميائي (% max/range) | C70600: توازن كيو، ني 9.0-11.0، في 1.0-1.8, Mn≤1.0، Zn≤0.5، Pb≤0.02، C≤0.05; C71500: موازنة كيو، Ni 29.0-33.0، في 0.40-0.70, Mn≤1.0، Zn≤0.5، Pb≤0.02، C≤0.05 |
| قطر اسمي | DN15 ~ DN700 (1/2′′~28′′) |
| جداول سمك الجدران | Sch5S، Sch10S، Sch20, Sch30, Sch40S، Sch60, Sch80S، Sch100، Sch120, Sch140, Sch160, XXS |
| أنواع نصف قطرها | نصف قطر طويل (R=1.5DN) ؛ نصف قطر قصير (R=1.0DN) ؛ نصف قطر خاص (R≥2.0DN متاح عند الطلب) |
| مساحات التسامح بين الزوايا | 45°±0.5°؛ 90°±0.5°؛ 180°±1.0° (زوايا قياسية) |
| معدل التسامح للقطر الخارجي | DN≤100: ±0.8mm؛ 100 |
| سمك الحائط | إيجابي: +12.5٪ سلبي: 0٪ (أي لا يسمح بنقص التسامح) |
| الحاجز النهائي | الحاجز حسب ASME B16.25، زاوية 37.5 ° ± 2.5 ° ، أرضية 1.6mm ± 0.8mm لأطراف لحام الأخرين |
| خصائص ميكانيكية (RT) | C70600: قوة الشد ≥290MPa، العائد ≥110MPa، الإطالة ≥30%؛ C71500: سحب ≥370MPa، عائد ≥130MPa، إطالة ≥30% |
| صلابة | C70600: HV≤110؛ C71500: HV≤130 |
| درجات الحرارة | حسب ASME B31.3، C70600 عند 38 درجة مئوية فئة 150 (15.9 بار) ، C71500 عند 38 درجة مئوية فئة 300 (41.4 بار) |
| المعايير | أ. أ. م. إ. إم. إيه B16.9-2018; أ.9؛ DIN 86090 ؛ EEMUA 146 ؛ GB/T 12459-2017 |
| المعايير المادية | ASTM B122/B171/B466/B467; EN 12451; DIN 17666 |
| متطلبات NDT | التفتيش البصري بنسبة 100%؛ PT أو RT اختياري حسب طلب العميل |
| حماية السطح | المخللات والمساويات، أغطية بلاستيكية في الطرفين، معبأة في صناديق خشبية أو إطارات فولاذية |
الأسئلة الشائعة
1هل أنت شركة تجارية أم مصنعة ؟
2كم هو وقت التسليم الخاص بك؟ بشكل عام هو 5-10 أيام إذا كانت البضائع في المخزون. أو هو 15-20 يوما إذا كانت البضائع ليست في المخزون، فإنه وفقا للكمية.
3هل تقدمون عينات؟ هل هي مجانية أم إضافية؟ نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج إلى دفع تكلفة الشحن.
4ما هي شروط الدفع الخاصة بك؟ الدفع <= 1000USD، 100٪ مقدما. الدفع> = 1000USD، 50٪ T / T مقدما، التوازن قبل الشحن.
