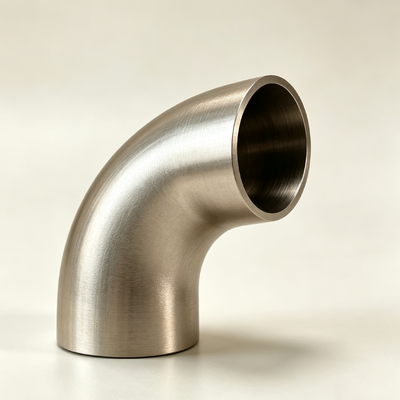

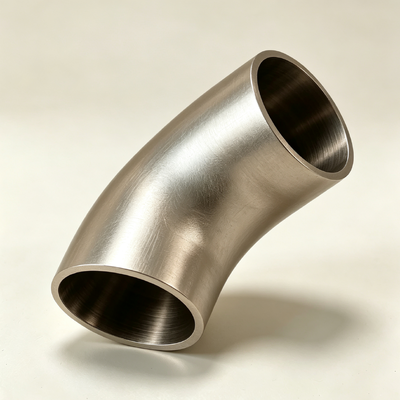

CuNi 70/30 النحاس والنيكل 90 درجة الكوع ASME B16.9 تركيبات اللحام التناكبي C71500

كوع نحاس ونيكل 70/30 بزاوية 90 درجة، وصلات لحام بالدفع، C71500

1.وصف المنتج

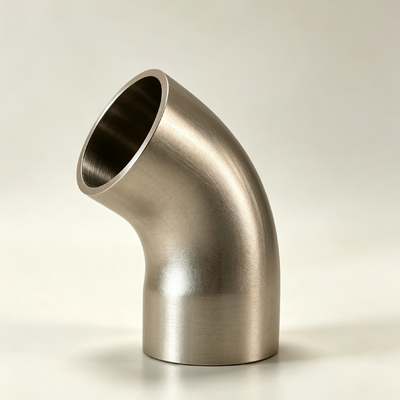

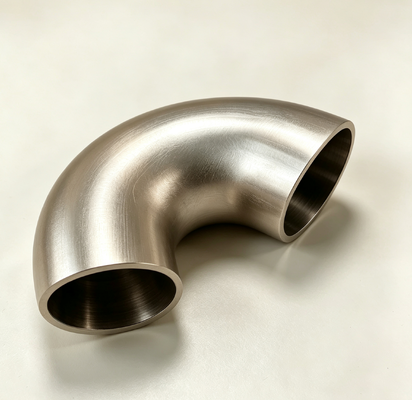

يغطي هذا المواصفات أكواع النحاس والنيكل، وهي وصلات اتجاهية للأنابيب مصنعة من سبائك النحاس والنيكل الثنائية من خلال عمليات التشكيل الساخن. ينقسم نظام السبائك إلى فئتين رئيسيتين: النوع 90/10 بمحتوى نيكل 9٪ - 11٪ (UNS C70600) والنوع 70/30 بمحتوى نيكل 29٪ - 33٪ (UNS C71500). يأخذ المنتج شكل قسم أنبوب مقوس بزاوية انحناء مركزية يحددها المتطلبات الهندسية، مع سلاسل قياسية تشمل 45 درجة، 90 درجة، و 180 درجة.

تنقسم عملية التصنيع إلى تشكيل سلس وتشكيل ملحوم. تُنتج الأكواع السلسة عن طريق التشكيل بالدفع الساخن بالماندرل أو الانحناء بالحث متوسط التردد، حيث تخضع قطعة الأنبوب الكاملة للتشوه مع خطوط تدفق حبيبات مستمرة وبدون لحامات طولية أو عرضية. تُصنع الأكواع الملحومة عن طريق ضغط ألواح الصلب ثم لحام اللحام، وهي مناسبة للأقطار الكبيرة (أكبر من DN400) أو ظروف الجدران السميكة جدًا. يتم التعبير عن نصف قطر الانحناء بشكل موحد كمضاعف للقطر الاسمي (DN): نوع نصف القطر الطويل هو 1.5DN، ونوع نصف القطر القصير هو 1.0DN، ويمكن أن يصل نوع نصف القطر الطويل جدًا إلى 2.0DN إلى 3.0DN.

تشمل تكوينات وصلات النهاية نهايات اللحام بالدفع (BW) مع شطفات مفردة على شكل V أو مركبة مشغلة وفقًا لـ ASME B16.25؛ نهايات اللحام بالمقبس (SW) مع هياكل مقبس غائرة؛ ونهايات ملولبة مع خيوط NPT (أنبوب مخروطي أمريكي) أو BSP (أنبوب قياسي بريطاني). يجب تمييز كل كوع بوضوح على سطحه الخارجي بدرجة المادة، وتعيين الحجم، ورقم الحرارة/الدفعة، وتعريف الشركة المصنعة لضمان إمكانية التتبع الكامل طوال دورة حياته.

2.تطبيقات المنتج

كعنصر اتجاهي قياسي في أنظمة الأنابيب المقاومة للتآكل، تخدم أكواع النحاس والنيكل السيناريوهات المحددة التالية:

• معدات بحرية وبرية: بما في ذلك، على سبيل المثال لا الحصر، أنظمة تبريد مياه البحر في غرف المحركات على السفن التجارية وسفن الرحلات والسفن البحرية؛ عقد الانعطاف لخطوط صعود مياه الحرائق في المنصات وخطوط النفث؛ وصلات التمدد للأنابيب تحت سطح البحر وأكواع قمة خطوط الصعود.

• وحدات البتروكيماويات والتكرير: خطوط عودة المكثفات العلوية في وحدات التقطير الجوي/الفراغي؛ أنابيب مدخل مبرد الهواء ذات درجة الحرارة العالية والضغط العالي في وحدات التكسير الهيدروجيني؛ أقسام الانعطاف لخطوط التتبع وأنظمة مصائد البخار.

• منشآت الطاقة النووية والحرارية: منعطفات الأنابيب المدفونة في أنظمة مياه تبريد معدات الجزيرة النووية؛ قنوات المياه المدخلة/المخرجة لمياه التدوير في مكثفات محطات الطاقة الحرارية؛ وصلات التوزيع الحلقية لخطوط مياه أبراج التبريد المساعدة.

• معالجة المياه والهندسة البيئية: أكواع مقاومة للتآكل لخطوط نقل العصارة في مصانع ترميد النفايات؛ قطع انعطاف مقاومة للتآكل والتآكل لخطوط تدوير ملاط إزالة الكبريت من غاز المداخن (FGD).

• صناعات الأغذية والأدوية: أكواع صحية لخطوط توزيع البخار النقي؛ وصلات انعطاف لأنظمة التنظيف في المكان (CIP)، تتطلب أسطحًا داخلية ناعمة بدون زوايا ميتة.

3.مزايا المنتج

(I) مقاومة التآكل المتأصلة
تحقق سبائك النحاس والنيكل التخميل الذاتي في الوسائط المحتوية على الكلوريد من خلال طبقة سطحية كثيفة من أكسيد النحاسوز (Cu₂O)، والتي تتمتع بخصائص الشفاء الذاتي - حتى لو تم خدشها ميكانيكيًا، فإن الطبقة تتجدد بسرعة في الوسط. تسمح هذه الخاصية للكوع بالحفاظ على معدل تآكل منخفض في ظل ظروف التآكل المدمجة مع التآكل، مع درجة حرارة حرجة للتنقر (CPT) تتجاوز 60 درجة مئوية في محلول 3.5٪ NaCl.

(II) مقاومة الصدمات والاهتزازات
مع استطالة ≥ 30٪ وانخفاض كبير في المساحة، تظهر سبائك النحاس والنيكل قدرة ممتازة على امتصاص الطاقة في ظل ظروف المطرقة المائية أو الاهتزازات الميكانيكية، مما يجعلها مقاومة للكسر الهش. تؤكد اختبارات طاولة الاهتزازات البحرية المحاكية على السلامة الهيكلية بعد 106 دورة بتردد 10-200 هرتز وتسارع 5g.

(III) سهولة التجميع والصيانة
عند اللحام بأنابيب من نفس الدرجة، يمكن استخدام أقطاب الفولاذ المقاوم للصدأ الأوستنيتي التقليدية أو أقطاب النحاس والنيكل المحددة (مثل ENiCu-7)، مع نافذة تشغيل لحام واسعة. بالإضافة إلى ذلك، فإن الموصلية الحرارية العالية نسبيًا للنحاس والنيكل (حوالي 30-40 واط/متر·كلفن) تؤدي إلى منطقة متأثرة بالحرارة ضيقة ومستويات إجهاد متبقية منخفضة، مما يلغي الحاجة إلى معالجة حرارية لتخفيف الإجهاد بعد اللحام ويقصر جداول الإنشاء بشكل كبير.

(IV) صداقة البيئة لدورة الحياة
سبائك النحاس والنيكل هي مواد قابلة لإعادة التدوير بالكامل وذات قيمة خردة عالية. أثناء الخدمة، لا تتطلب أي طلاءات عضوية مضادة للحشف، وبالتالي تتجنب تلوث المحيطات باللدائن الدقيقة من انفصال الطلاء، بما يتماشى مع المتطلبات التقدمية للوائح البيئية للمنظمة البحرية الدولية (IMO).

(V) موثوقية سلسلة التوريد وقابلية تبادل قطع الغيار
تمتلك الدول الصناعية الكبرى في جميع أنحاء العالم قدرات إنتاج ناضجة لأكواع النحاس والنيكل. تتبع المواصفات معايير ISO و ASME الموحدة، مما يضمن قابلية تبادل كاملة بين المنتجات من مختلف الشركات المصنعة. في حالات الإصلاح الطارئة، يمكن شراء المخزون الجاهز للاستبدال الفوري دون الحاجة إلى تصنيع مخصص.

4.المواصفات الرئيسية للمنتج
