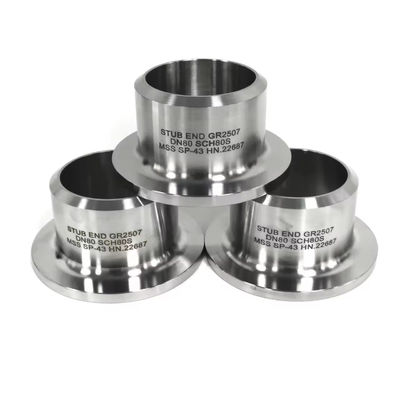

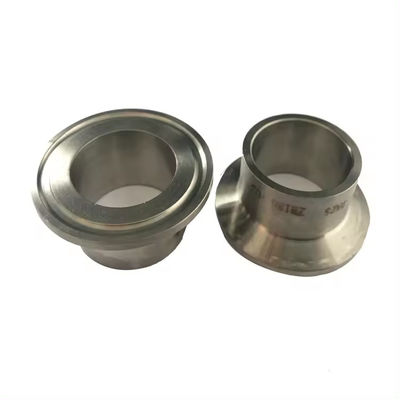

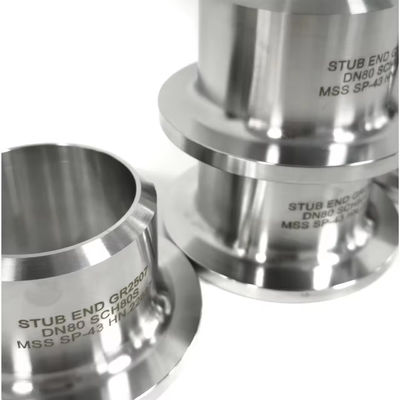

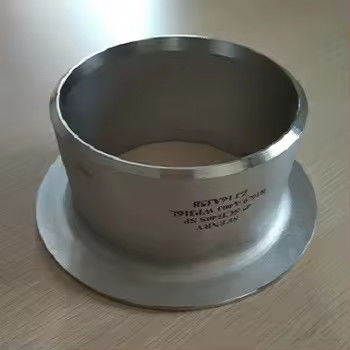

وصلة طرفية من الفولاذ المقاوم للصدأ SS304 - مقاومة للتآكل متوافقة مع ASME B16.9 وصلة لحام بالbutt

وصلة نهاية مدببة من الفولاذ المقاوم للصدأ 304، وصلة أنبوب ملحومة بالدفع لخطوط الأنابيب المقاومة للتآكل

1. وصف المنتج

وصلة نهاية مدببة من الفولاذ المقاوم للصدأ 304، وصلة أنبوب ملحومة بالدفع لخطوط الأنابيب المقاومة للتآكل هي وصلة أنبوب ملحومة بالدفع عالية الجودة مصممة للاستخدام مع شفة وصلة مدببة. تُعرف أيضًا باسم وصلة نهاية مدببة، وتتميز هذه الوصلة بنهاية مائلة واحدة تستقر مقابل وجه الشفة ونهاية مستوية مشطوفة للحام بالدفع إلى خط الأنابيب. تم تصنيعها من الفولاذ المقاوم للصدأ SS304 الممتاز، وتوفر هذه الوصلة نهاية مدببة مقاومة ممتازة للتآكل والمتانة للتطبيقات الصناعية الصعبة. يضمن التكوين من النوع A مع تدرج طويل انتقال تدفق سلس وهو متوافق مع شفة وصلة مدببة القياسية.

2. المواصفات الرئيسية

3. التطبيقات

تُستخدم وصلة النهاية المدببة SS304 على نطاق واسع في أنظمة الأنابيب عبر صناعات متعددة:

• النفط والغاز- وصلات خطوط الأنابيب والمصافي

• البتروكيماويات والمعالجة الكيميائية- التعامل مع الوسائط المسببة للتآكل

• الأغذية والمشروبات- أنظمة الأنابيب الصحية

• الأدوية- بيئات نظيفة ومعقمة

• معالجة المياه والتدفئة والتهوية وتكييف الهواء- أنابيب صناعية عامة

• توليد الطاقة- أنظمة بخار ومياه التبريد

4. مزايا المنتج

• حل فعال من حيث التكلفة- تحتاج وصلة النهاية المدببة فقط إلى مطابقة سبيكة الأنبوب؛ يمكن أن تكون الشفة المدببة من الفولاذ الكربوني، مما يقلل بشكل كبير من تكاليف المواد، خاصة للأنظمة ذات القطر الكبير

• سهولة الصيانة- يمكن أن تنزلق الشفة المدببة بحرية فوق وصلة النهاية المدببة وإزالتها دون قطع اللحامات، مما يسمح بالفحص السريع أو التنظيف أو تعديل النظام

• تركيب مرن- تدور الشفة 360 درجة حول وصلة النهاية المدببة، مما يجعل محاذاة ثقوب البراغي بسيطة ويقضي على مشاكل المحاذاة الشائعة مع شفة الرقبة الملحومة

• مقاومة للتآكل- توفر مادة SS304 مقاومة ممتازة للأكسدة والوسائط المسببة للتآكل المختلفة، مما يضمن عمر خدمة طويل

• دقة الأبعاد- تم تصنيعها وفقًا لمعيار ASME B16.9 بتفاوتات صارمة، مما يضمن التوافق المثالي مع شفة وصلة مدببة قياسية

5. وظائف المنتج

• ينشئ اتصالًا بشفة يسمح بالفك السهل دون قطع لحامات الأنابيب

• يوفر سطح ختم سلس ومستمر يتطابق مع وجه شفة وصلة مدببة

• يستوعب التمدد الحراري وحركة الأنبوب دون إجهاد الوصلة

• يسمح باستخدام شفة دعم ذات درجة أقل مع الحفاظ على مقاومة التآكل عند وجه الختم

6. تعليمات التركيب

1. اسحب الشفة المدببة فوق الأنبوب أو وصلة النهاية المدببة قبل اللحام

2. قم بلحام النهاية المستوية (المشطوفة) لوصلة النهاية المدببة بخط الأنابيب باستخدام إجراءات لحام مؤهلة

3. تأكد من أن النهاية المائلة (الوصلة) محاذية بدقة لنهاية الأنبوب

4. اسحب الشفة المدببة فوق وصلة النهاية المدببة، مع وضعها مقابل الجزء الخلفي من الميل

5. قم بمحاذاة ثقوب براغي الشفة مع الشفة المقابلة وقم بتثبيتها بالبراغي

6. يتم إغلاق الحشية بين النهاية المائلة ووجه الشفة المقابلة

ملاحظة: بالنسبة لوصلات النهاية المدببة من النوع A (نمط طويل)، يجب ألا يقل سمك الوصلة عن سمك الجدار الاسمي للأنبوب المتصل.

7. احتياطات

• تأكد من أن جدول الأنبوب يطابق سمك جدار وصلة النهاية المدببة لتركيب مناسب

• تحقق من أن مادة وصلة النهاية المدببة متوافقة مع سائل الخدمة ودرجة الحرارة

• لا تقم بلحام الشفة المدببة مباشرة بالأنبوب - يجب أن تظل الشفة حرة للدوران

• استخدم إجراءات لحام مناسبة (WPS مؤهلة) لاتصالات اللحام بالدفع

• للتطبيقات ذات الضغط العالي، تأكد من أن تصنيف الضغط يطابق متطلبات النظام

• افحص وجه الوصلة بحثًا عن خدوش أو تلف قبل التركيب لضمان الختم المناسب

8. الشحن والتسليم

9. شروط الدفع

10. التعبئة والتغليف

تعبئة تصدير قياسية:

• كل وصلة نهاية مدببة مغلفة بشكل فردي بطلاء زيت مقاوم للصدأ

• معبأة في أكياس نايلون أو غلاف بلاستيكي لمنع الرطوبة

• مثبتة في صناديق خشبية أو منصات للنقل البحري

• تعبئة مخصصة متاحة عند الطلب

11. المرتجعات، التبادلات، وما بعد البيع

• ضمان الجودة- فحص 100٪ قبل الشحن؛ جميع المنتجات تتوافق مع معايير ASME B16.9

• سياسة الإرجاع- يتم قبول المرتجعات في غضون 30 يومًا لعيوب التصنيع (تخضع للفحص)

• التبادل- استبدال مجاني لأي منتجات غير مطابقة تم تأكيدها من خلال فحص طرف ثالث

• سياسة العينات- عينات مجانية متاحة؛ يغطي المشتري تكلفة الشحن

• الدعم الفني- استجابة على مدار 24 ساعة لجميع الاستفسارات الفنية

• طلبات مخصصة- أحجام ومواد وتشطيبات مخصصة متاحة عند الطلب
