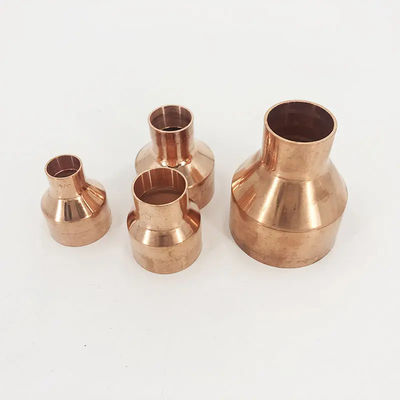

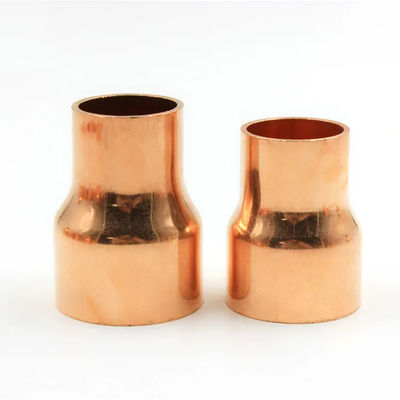

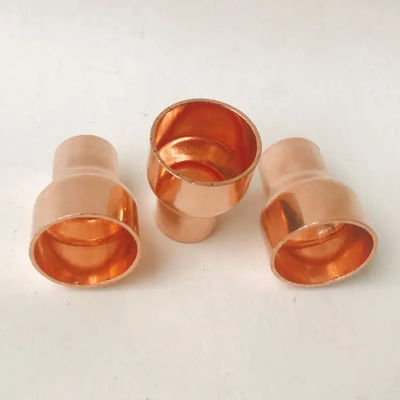

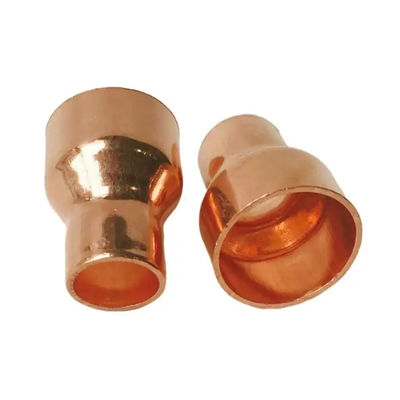

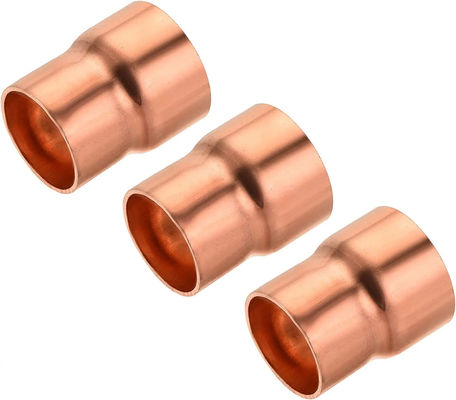

ربط سريع للأنابيب النحاسية غير المقاومة للتآكل

وصلة تقليل نحاسية بضغط، وصلة سريعة بدون لحام لأنابيب النحاس السباكة

1. وصف المنتج

وصلة تقليل نحاسية بضغط، وصلة سريعة بدون لحام لأنابيب النحاس السباكة هي وصلة أنابيب عالية الجودة وخالية من اللهب مصممة لتوصيل أنبوبين نحاسيين بقطرين مختلفين بشكل آمن وموثوق. تم تصنيعها من النحاس المتين، وهذا الحل لربط الأنابيب الميكانيكي يلغي الحاجة إلى اللحام أو اللحام بالنحاس أو التوسيع، مما يجعله مثاليًا للتركيبات في المساحات الضيقة أو المناطق الحساسة للحرارة. تعمل الوصلة بآلية ضغط بسيطة: مع شد الصمولة، يتم ضغط الحلقة (أو الزيتون) بين الصمولة وجسم الوصلة، مما يخلق ختمًا قويًا مانعًا للتسرب على جدار الأنبوب. هذا المنتج متوافق مع معايير EN 1254-2 ومعتمد من WRAS للاستخدام في أنظمة مياه الشرب.

2. المعلمات الفنية الرئيسية

3. تطبيقات المنتج

هذه الوصلة متعددة الاستخدامات مناسبة لمجموعة واسعة من التطبيقات في البيئات المنزلية والتجارية والصناعية. تستخدم عادة في:

• أنظمة السباكة: توصيل أنابيب بأحجام مختلفة في خطوط إمداد المياه الساخنة والباردة.

• أنظمة التدفئة: مثالية لتوصيلات المشعات وتركيبات التدفئة تحت الأرض.

• خطوط الغاز: مناسبة لتوصيلات الغاز منخفضة الضغط (ضمن حدود الضغط).

• الهواء المضغوط والأنظمة الهوائية: تستخدم لخطوط الهواء وتطبيقات الغاز الخامل.

• الآلات الصناعية: لنقل السوائل وخطوط التبريد.

4. مزايا المنتج

• خالية من اللهب وتركيب سريع: لا تتطلب لحامًا أو أدوات خاصة، مما يسمح بالتركيب السريع حتى في المساحات الضيقة حيث تكون الحرارة مقيدة.

• مقاومة للتسرب ومتينة: توفر آلية الضغط ختمًا موثوقًا وطويل الأمد يمكن كسره وإعادة تركيبه دون المساس بسلامة الوصلة.

• هيكل نحاسي مقاوم للتآكل: يوفر متانة ممتازة ومقاومة للتآكل، مما يضمن عمر خدمة طويل في وسائط السوائل المختلفة.

• توافق متعدد الاستخدامات: يمكن توصيل الأنابيب النحاسية بمواد مختلفة مثل الأنابيب الفولاذية أو البلاستيكية، مما يوفر تصميمًا مرنًا للنظام.

5. وظيفة المنتج

الوظيفة الأساسية لهذه الوصلة هي العمل كمخفض ميكانيكي، يربط بسلاسة بين أنبوبين بقطرين غير متساويين. إنها تمكن من انتقال آمن بين أحجام الأنابيب المختلفة، مع الحفاظ على سلامة النظام وتدفقه داخل أعمال الأنابيب والتدفئة والصناعية.

6. تعليمات الاستخدام

1. اقطع أنبوب النحاس بشكل مستقيم وقم بإزالة الحواف من الطرف المقطوع لضمان سطح نظيف.

2. مرر صمولة الضغط ثم الحلقة (الزيتون) على الأنبوب.

3. أدخل الأنبوب بالكامل في جسم الوصلة حتى يصل إلى نهايته.

4. مرر الحلقة والصمولة باتجاه جسم الوصلة وشد الصمولة يدويًا.

5. باستخدام مفتاحين بالحجم المناسب، شد الصمولة. اتبع ممارسات الشد القياسية: بالنسبة للوصلات، يوصى بالشد بمقدار 3/4 دورة للوصلات 1/8 بوصة و 1 و 1/4 دورة للوصلات 1/4 بوصة.

6. بعد الشد، قم بإجراء اختبار ضغط للتأكد من عدم وجود تسربات.

7. احتياطات السلامة والملاحظات الهامة

• لا تفرط في الشد: الإفراط في الشد يمكن أن يشوه الحلقة، أو يتلف جسم الوصلة، أو يسحق الأنبوب، مما يؤدي إلى تسربات أو يجعل فك التجميع المستقبلي صعبًا.

• لا تعيد استخدام الحلقات: بمجرد ضغطها، يتم تشويه الحلقات لإنشاء ختم. قد يؤدي إعادة استخدامها إلى ختم ضعيف وتسربات.

• تجنب مواد منع التسرب على الخيوط: يتم إنشاء الختم بين الحلقة والأنبوب وجسم الوصلة، وليس على الخيوط. يمكن أن يتداخل استخدام شريط PTFE أو معجون الأنابيب مع الختم والشد المناسبين.

• تأكد من توافق الأنبوب: تحقق من أن مادة وحجم الأنبوب متوافقان مع وصلة الضغط هذه.

8. الشحن والتسليم

• الحد الأدنى لكمية الطلب (MOQ): 1 قطعة

• السعر: قابل للتفاوض

• القدرة على التوريد: 10 طن/شهر

وقت التسليم: 15-30 يوم عمل​

9. شروط الدفع

• طرق الدفع: T/T (تحويل برقي)، ويسترن يونيون.

10. التعبئة والتغليف

• التعبئة القياسية: يتم تعبئة المنتجات في عبوة شحن قياسية لضمان النقل الآمن.

11. الضمان، المرتجعات وما بعد البيع

• الضمان: ينطبق ضمان الشركة المصنعة القياسي ضد عيوب المواد والتصنيع. الضمان صالح للمشتري الأصلي ولا يغطي الأضرار الناتجة عن التركيب غير السليم، أو سوء الاستخدام، أو التعديل.

• سياسة الإرجاع: يمكن إرجاع العناصر المعيبة لاسترداد المبلغ أو استبدالها خلال فترة محددة (مثل 30 يومًا)، بشرط أن تكون مصحوبة بالفاتورة الأصلية وأن تكون في حالتها الأصلية. عادة ما تكون تكاليف شحن الإرجاع مسؤولية المشتري.

• ما بعد البيع: لأي مشاكل في التركيب أو استفسارات حول المنتج، فريق الدعم الفني لدينا متاح للمساعدة.
