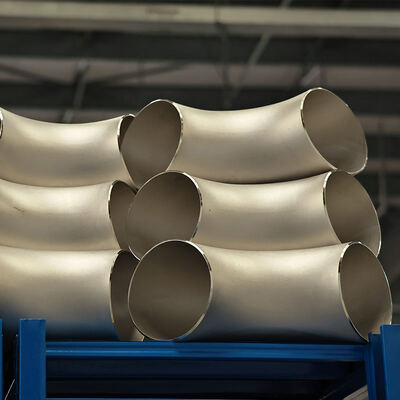

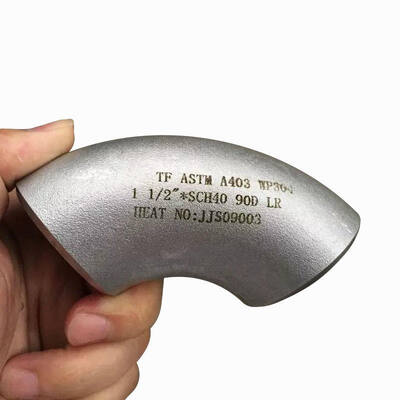

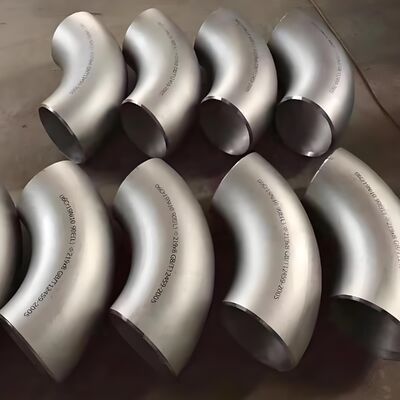

CuNi 70/30 كوع نحاس ونيكل 90° LR، تركيبات لحام تناكبي عالية القوة ASME B16.9
| مكان المنشأ | شنغهاي، الصين |
|---|---|
| اسم العلامة التجارية | TOBO |
| إصدار الشهادات | ISO/TUV/SGS |
| رقم الموديل | كوع النحاس والنيكل |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | حزمة الشحن القياسية |
| وقت التسليم | 15-30 أيام العمل |
| شروط الدفع | / تي تي، ويسترن يونيون |
| القدرة على العرض | 10Ton / شهر |
تفاصيل المنتج
| اسم المنتج | CuNi 70/30 كوع نحاس ونيكل 90° LR، تركيبات لحام تناكبي عالية القوة ASME B16.9 | ميزة | تركيب وصيانة مريحة |
|---|---|---|---|
| متانة | عالي | نوع الرأس | دائري |
| يكتب | مِرفَق | تصنيف الضغط | 150 رطل لكل بوصة مربعة |
| تصنيف درجة الحرارة | -20 درجة مئوية - 200 درجة مئوية | نوع المنتج | كوع النحاس والنيكل |
| مقاومة التآكل | ممتاز | ميناء | شنغهاي ، نينغبو ، إلخ. |
| اتصالات نهاية | اللحام التناكبي، اللحام المقبس، اللحام الملولب | اسم المنتج | كوع النحاس والنيكل |
| نوع النهاية | لحام المؤخرة | مستوى الضغط | ارتفاع الضغط |
| القطر | يختلف (على سبيل المثال، من 1/2 بوصة إلى 24 بوصة) | فئة الضغط | 3000 رطل لكل بوصة مربعة |
منتوج وصف
CuNi 70/30 النحاس النيكل 90 درجة LR الكوع، قوة عالية ASME B16.9
1.وصف المنتج
كوع النحاس النيكل هو جهاز أنابيب مصنوع مسبقاً ، تم اختباره في المصنع جاهز للتثبيت في الميدان.يتم تصنيعها من سبائك CuNi المقاومة للتآكل (C70600/C71500) ويتم تسليمها في حالة التسخين في محلول، مع النهايات التي تم إعدادها حسب المواصفات للتثبيت السريع. يتم توفير كل كوع مع حماية النهاية والعلامات الواضحة لسهولة التعرف على موقع العمل.المنتج متوافق مع أحجام الأنابيب القياسية والجدول، مما يسمح بالاندماج المباشر في أنظمة أنابيب مياه البحر الجديدة أو القائمة.
2.تطبيقات المنتج
يستخدم هذا المرفق في السيناريوهات التثبيت الميداني النموذجي التالية:
-
تركيب الأنابيب على متن السفن في حوض بناء السفن الجديد ومصانع إصلاح الأرصفة الجافة
-
أعمال ربط الأنابيب في المنصة البحرية
-
بناء خطوط أنابيب لإنتاج المياه البحرية في محطات الطاقة الساحلية
-
مشاريع إعادة التجديد والتوسيع في محطات تحلية المياه والكيميائية القائمة
-
اتصالات أنابيب الغواصات المرتفعة وتركيبات القفز العلوي
-
الاستبدال العام للفولاذ الكربوني المتآكل أو المرفقات المصنعة بالزيت في البيئات البحرية
3 · مزايا المنتج
-
خفيفة الوزن مقارنة بالصلبحوالي 85٪ من وزن كوع الفولاذ الكربوني المكافئ ؛ سهولة التعامل اليدوي والتجهيز.
-
انخفاض قابلية الانتقال المغناطيسيةيسمح لحام بالقرب من المعدات الحساسة دون تدخلات المجال المغناطيسي.
-
السطح الخالي من الأكسيديزيل التخمير المصنعي الدرجة، مما يقلل من خطر التلوث أثناء اللحام.
-
مغفرة التجهيزتتيح tolerances الأبعاد تصحيح ± 1.5 ملم من عدم التوجيه أثناء التوجيه.
-
تخفيض معالجة ما بعد الصلحلا حاجة إلى معالجة حرارية بعد الصلح (PWHT) للسمك الذي يصل إلى 30 مم.
-
قابلة لإعادة الاستخداميمكن قطعها وإعادة تحريكها وإعادة لحامها في الميدان لأغراض التعديل.
-أربعةمواصفات المنتج الرئيسية
| المعلم | القيمة المرجعية للتركيب |
| الأحجام الاسمية القياسية | DN15 DN600 (NPS 1⁄2 ′′ 24 ′′) |
| بعد الوسط إلى الوجه (LR 90°) | 1.5 × القطر الاسمي (مثل DN200 = 300 mm) |
| بعد الوسط إلى الوجه (SR 90°) | 1.0 × الحد الأدنى للقطر |
| مسافة الدعم الموصى بها (أفقية) | 3 5 أمتار اعتمادا على حجم الأنابيب ووزن السائل |
| الحد الأدنى لقطر الانحناء لإنحناء الحقل البارد | لا تنطبق ️ الزاوية الثابتة المصنعة ؛ لا يسمح بانحناء المجال البارد |
| عملية اللحام الموصى بها | تمرير جذور GTAW (TIG) + SMAW (عصا) أو GMAW (MIG) ملء / غطاء |
| درجة حرارة التسخين | غير مطلوب (درجة حرارة الغرفة ≥ 5 درجة مئوية) |
| درجة حرارة الممر | ≤ 150 درجة مئوية (لتجنب نمو الحبوب) |
| التوافق مع المعدن | ERCuNi (AWS A5.7) لـ GTAW ؛ ECuNi (AWS A5.6) لـ SMAW |
| غاز الحماية (GTAW) | 100٪ آرغون (أو خليط ArHe لأقسام سميكة) |
| متطلبات التنظيف الخلفي | يوصى بتمرير الجذر؛ 100٪ الأرجون، معدل تدفق 510 لتر/دقيقة |
| المعالجة الحرارية بعد الصيانة (PWHT) | غير مطلوب لسمك الحائط ≤ 30 ملم |
| الحد الأقصى للمعايير غير المسموح بها | ≤ 1.5 ملم للسمك ≤ 20 ملم؛ ≤ 3 ملم للسمك > 20 ملم |
| عزم الدوران (الاتصالات المزدوجة ، الفئة 150) | 100140 N · m (للمسامير M20 ، مطلية) |
| يوصى بالضغط | EPDM أو PTFEمكبس لخدمة مياه البحر |
| إكمال الوجه | مقطوعات مركزية أو دوامة متدلية؛ 125250 μin Ra |
| وزن التعامل (عادة، DN300 LR) | حوالي 4555 كجم (الجدول 40، C70600) |
| حالة التخزين | جاف، في الداخل أو مغطى؛ ابقي أغطية الطرف على؛ تجنب رش المياه البحرية مباشرة قبل التثبيت |
| متطلبات تصريح التثبيت | السماح بفارق لا يقل عن 300 مم حول الكوع للوصول إلى لحام والتفتيش |
الأسئلة الشائعة
1هل أنت شركة تجارية أم مصنعة ؟
2كم هو وقت التسليم الخاص بك؟ بشكل عام هو 5-10 أيام إذا كانت البضائع في المخزون. أو هو 15-20 يوما إذا كانت البضائع ليست في المخزون، فإنه وفقا للكمية.
3هل تقدمون عينات؟ هل هي مجانية أم إضافية؟ نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج إلى دفع تكلفة الشحن.
4ما هي شروط الدفع الخاصة بك؟ الدفع <= 1000USD، 100٪ مقدما. الدفع> = 1000USD، 50٪ T / T مقدما، التوازن قبل الشحن.
