أنابيب النظام المياه البحرية الصلبة ASME B16.5 الفئة 150

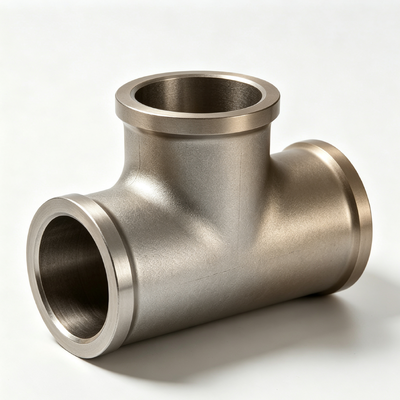

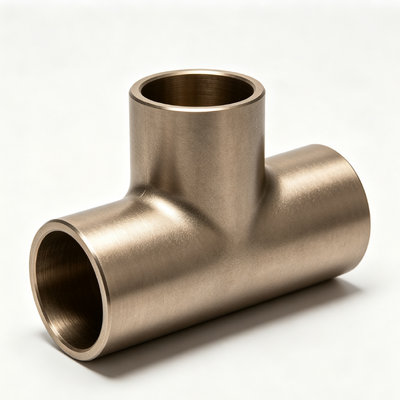

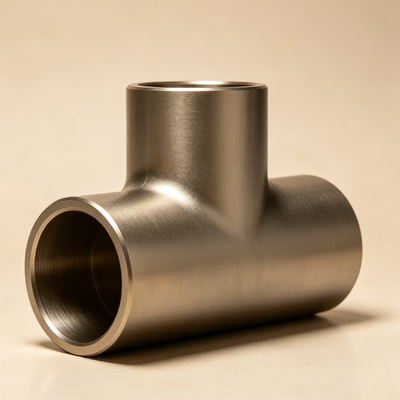

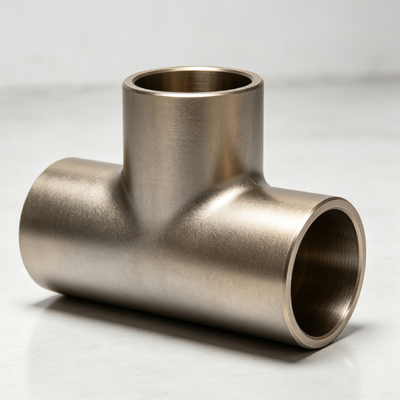

وصلة نحاس ونيكل مطروقة CuNi 70/30 لنظام مياه البحر، تركيبات أنابيب ASME B16.5 Class150

1. وصف المنتج

وصلة نحاس ونيكل (وصلة CuNi) هي تركيب أنبوب على شكل حرف T مصنوع من سبيكة النحاس والنيكل، مصممة خصيصًا لأنظمة أنابيب مياه البحر والأنظمة البحرية والوسائط المسببة للتآكل. درجات المواد الشائعة هي C70600 (90/10 CuNi) و C71500 (70/30 CuNi)، والتي توفر مقاومة ممتازة لتآكل مياه البحر وأداءً مضادًا للحشف الحيوي.

تصنف وصلات النحاس والنيكل إلى وصلة متساوية ووصلة مخفضة حسب الهيكل؛ وصلة مدفوعة بالحرارة بدون لحام، وصلة مطروقة بالقالب، ووصلة ملحومة حسب عملية التصنيع؛ ووصلة لحام بالدفع، وصلة لحام بالمقبس، ووصلة ملولبة حسب نوع التوصيل. يمكن تصنيع المنتجات وفقًا لمعايير ASME، DIN، EEMUA، و MSS، مع توفر شهادات جمعيات التصنيف مثل ABS، DNV، CCS، و LR. يتم دعم التوريد المباشر من المصنع، والأحجام المخصصة، وسمك الجدران الخاص، والتصنيع غير القياسي.

2. التطبيقات

تستخدم وصلات النحاس والنيكل على نطاق واسع في:

• أنظمة تبريد مياه البحر، وأنظمة خطوط الإطفاء الرئيسية، وأنظمة مياه الصابورة، وأنظمة تصريف مياه الصرف الصحي على السفن؛

• خطوط أنابيب نقل وتبريد مياه البحر على المنصات البحرية، ووحدات الإنتاج والتخزين العائمة (FPSOs)، ووحدات الحفر البحرية؛

• أنظمة مياه التبريد لمحطات تحلية المياه ومحطات الطاقة الساحلية؛

• خطوط أنابيب نقل الوسائط المسببة للتآكل في المصانع البتروكيماوية؛

• المبادلات الحرارية، والمكثفات، والمبردات، وأنظمة توزيع الأنابيب؛

• الصناعات الدوائية، والغذائية، والمعدنية، وغيرها من الصناعات التي تتطلب مقاومة عالية للتآكل والنظافة.

الوسائط القابلة للتطبيق: مياه البحر، المحلول الملحي، المياه العذبة، وبعض الوسائط الكيميائية المسببة للتآكل.
البيئات القابلة للتطبيق: مياه البحر عالية الملوحة، والرطبة، والمتدفقة، والظروف الجوية البحرية.

3. المزايا

• مقاومة قوية لتآكل مياه البحر: مناسبة لمياه البحر المتدفقة، ومقاومة للتآكل بالثقوب، والتآكل الشقوقي، وتآكل الإجهاد؛

• مقاومة للحشف الحيوي: الإطلاق البطيء لأيونات النحاس يثبط التصاق الكائنات البحرية ويقلل من انسداد الأنابيب؛

• قابلية لحام جيدة: مناسبة للحام TIG، MIG، والقوس الكهربائي؛

• عمر خدمة طويل: يمكن أن يصل عمر الخدمة في البيئات البحرية إلى 25 عامًا أو أكثر؛

• غير مغناطيسية: مناسبة للمعدات والأنظمة الحساسة مغناطيسيًا؛

• شهادات متوفرة: ABS، DNV، CCS، LR، وغيرها من شهادات جمعيات التصنيف؛

• دعم التخصيص: يتم إنتاجها وفقًا للرسومات، أو المعايير، أو العينات؛

• تسليم مستقر: أحجام منتظمة متوفرة في المخزون، وطلبات الدُفعات مع وقت تسليم يمكن التحكم فيه.

4. الوظائف

• تقسيم تدفق سائل واحد إلى مسارين، أو دمج تدفقين في مسار واحد في نظام الأنابيب؛

• توفير اتصال فرعي بزاوية 90 درجة وتغيير الاتجاه؛

• تمكن الوصلة المخفضة من انتقال قطر الأنبوب مع تقسيم أو دمج التدفق؛

• تعمل كمكون اتصال يتحمل الضغط، مما يضمن قوة الاتصال وموثوقية الختم؛

• مناسبة للتشغيل طويل الأمد تحت ضغط عالٍ، ودرجة حرارة عالية، ووسائط مسببة للتآكل، وبيئات بحرية.

​5. المواصفات الرئيسية
