وصلة نحاس ونيكل 70/30 من الدرجة البحرية، تركيبات أنابيب، ASME B16.5 Class150

CuNi 70/30 النحاس النيكل Tee الصف البحري أنابيب التركيب ASME B16.5 الفئة 150

1وصف المنتج

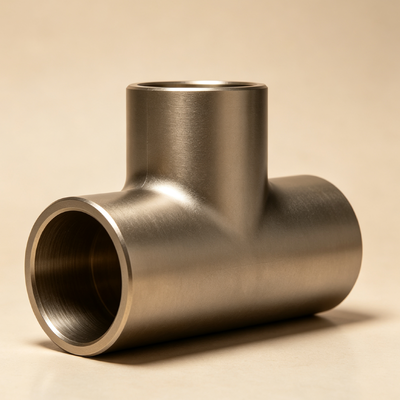

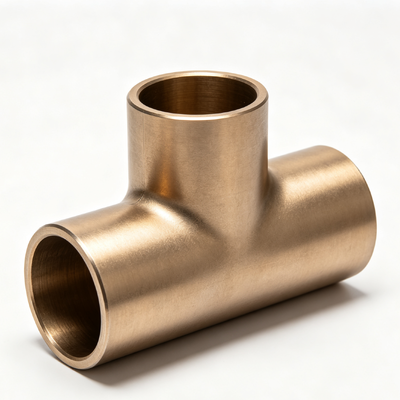

تي النحاس النيكل هو عدادة أنابيب على شكل حرف T مصنوعة من سبيكة النحاس والنيكل ، تستخدم لتحويل التدفق ، أو الجمع ، أو اتصال 90 درجة في أنظمة الأنابيب للسفن ، والهندسة البحرية ،منصات البحريةوبالنسبة للهيكل ، يتم تصنيفها إلى tee متساوية و tee تقلص. من خلال عملية التصنيع ، تتضمن tee المضغوطة الساخنة ، tee المختومة ، و tee المطاوعة.عن طريق الاتصال النهائي، ويشمل قميص لحام الأرداف، قميص لحام المقبس، و قميص الحامض.

تصنيفات المواد النموذجية هي C70600 (90/10 CuNi) و C71500 (70/30 CuNi). سبيكة النحاس والنيكل 90/10 على أساس النحاس ، تحتوي على حوالي 10٪ من النيكل مع إضافات صغيرة من الحديد والمنغنيز,يقدم مقاومة ممتازة لتآكل مياه البحر ، وأداء مضاد للتلوث البيولوجي ، وخصائص ميكانيكية جيدة بشكل عام. عادة ما يتم تجفيف المنتج في محلول ، ومخلل ، ومحفز.كل دفعة قابلة للتتبع من خلال رقم الحرارة ورقم دفعةيمكن تقديم شهادات المواد إلى EN 10204 3.1 أو 3.2، ويمكن التقدم بطلب للحصول على شهادات جمعية التصنيف مثل ABS و DNV و CCS و LR و NK و BV و KR.

هذا الملف التقني ينطبق على أدوات النحاس النيكلية المصنعة وفقاً لمتطلبات ASME و ASTM و DIN و EEMUA و MSS و مجتمع التصنيف ، للتصميم والمشتريات والتفتيش ،وتصنيف أنظمة الأنابيب على متن السفن والبحر.

2التطبيقات

أنابيب النحاس والنيكل مناسبة لأنظمة وظروف الخدمة التالية:

• أنظمة تبريد مياه البحر، وأنظمة إطفاء الحرائق، وأنظمة مياه الصابورة، وأنظمة تصريف القاع على السفن.

• أنابيب نقل مياه البحر وتبريدها ومكافحة الحرائق على منصات البحر وFPSOs ووحدات الحفر البحرية.

• أنظمة مياه التبريد لمحطات تحلية المياه ومحطات توليد الكهرباء الساحلية.

• أنابيب نقل الوسائط الفاكسة في محطات البتروكيماويات.

• مبادلات الحرارة والمكثفات والمبردات وأنظمة توزيع الأنابيب.

• الصناعات الصيدلانية والغذائية والمعادن وغيرها من الصناعات التي تتطلب مقاومة عالية للتآكل والنظافة.

وتشمل الوسائط المطبقة مياه البحر والملحومة والمياه العذبة وبعض الوسائط الكيميائية المعادلة للتآكل.
البيئات المطبقة تشمل الملوحة العالية والرطوبة ومياه البحر المتدفقة والظروف الجوية البحرية.
وتشمل سيناريوهات الشهادة النموذجية شهادة منتجات جمعية التصنيف، وموافقة الأعمال، والموافقة على النوع، واختبار المشروع الذي شهد عليه.

3المزايا

• مقاومة ممتازة لتآكل مياه البحر، وخاصة في بيئات مياه البحر المتدفقة.

• مقاومة قوية للجحور والتآكل في الشقوق والتكسير بسبب التآكل

• الإفراج البطيء عن أيونات النحاس يمنع التلوث البيولوجي البحري.

• قابلية لحام جيدة ، مناسبة لحام TIG و MIG و قوس؛

• توازن جيد بين القوة والصلابة، يتحمل تقلبات الضغط والاهتزاز.

• غير مغناطيسية، مناسبة للمعدات والأنظمة الحساسة مغناطيسياً.

• حياة خدمة طويلة وتكلفة صيانة منخفضة ، مما يوفر اقتصادًا جيدًا في دورة الحياة.

• شهادات المواد الكاملة وتقارير التفتيش ووثائق جمعية التصنيف المتاحة.

• قابلية التتبع من خلال رقم الحرارة ورقم الشرائح ورقم الشهادة وتلبية متطلبات التدقيق السفن والبحرية.

• يمكن ترتيب اختبار الشهود من قبل طرف ثالث ، PMI ، NDT ، والاختبار الهيدروستاتيكي حسب الحاجة.

4الوظائف

• تقسيم تدفق واحد من السوائل إلى مسارين، أو الجمع بين تدفقين إلى واحد في نظام الأنابيب.

• يوفر 90 درجة اتصال الفرع وتغيير الاتجاه.

• يُمكّن التخفيض من قطر الأنابيب من الانتقال أثناء تقسيم أو الجمع بين التدفق.

• يعمل كمكون اتصال قياسي تحمل الضغط، يضمن قوة الاتصال وموثوقية الختم.

• مناسبة للعمل على المدى الطويل تحت ضغط مرتفع ودرجة حرارة عالية ووسائل تآكل وبيئات بحرية.

• تلبي متطلبات التتبع وكمال الوثائق للمشاريع المعتمدة من جمعية التصنيف.

5.المواصفات الرئيسية
