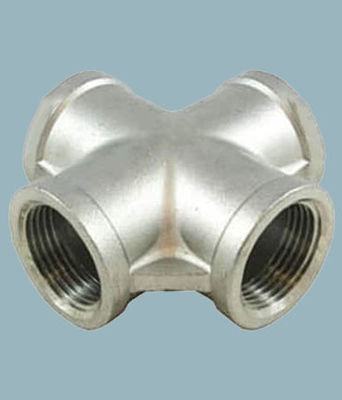

الضغط العالي 1/2 " ANSI B16.9 الصليب أنابيب التركيب المستقيم SCH80 Buttweld أنابيب التركيب

  • High Pressure 1/2" ANSI B16.9 Cross Pipe Fitting Straight SCH80 Buttweld Pipe Fitting
  • High Pressure 1/2" ANSI B16.9 Cross Pipe Fitting Straight SCH80 Buttweld Pipe Fitting
مكان المنشأ الصين
اسم العلامة التجارية TOBO
إصدار الشهادات SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
رقم الموديل النحاس والنيكل C70600

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
اسم المنتج صليب أنابيب النحاس والنيكل درجة المواد C70600
الحجم 2 "SCH40 التطبيق سخان الماء
النوع متساوي السطح نسف
علاج صلب
إبراز

الضغط العالي التثبيت الأنبوب المتقاطع Buttweld,SCH80 تثبيت أنابيب الحرارة الخلفية,صلابة أنابيب البوتفيلد المستقيمة

,

SCH80 Buttweld Pipe Fitting

,

Straight Buttweld Pipe Fitting
اترك رسالة
منتوج وصف

الضغط العالي 1/2 " ANSI B16.9 الصليب أنابيب التركيب المستقيم SCH80 Buttweld أنابيب التركيب

(مارسيل بيبينغ) هو المُصنّع الأعلىأسمي b16.9المعروف عادة باسم ربط أنابيب 4 اتجاهات. عادة ما يولد التوتر العالي على الأنابيب مع تغير درجة الحرارة ، لأنها تقع في وسط أربع نقاط اتصال. بالمقارنة ،الـ (تي) أكثر استقراراً من الصليب، حيث أن الـ T يتصرف مثل كرسي ذو ثلاث أرجل، بينما يتصرف الصليب مثل كرسي ذو أربع أرجل.

مع فريق من المهنيين الرائعين، يمكننا توفيرالصليب الأنابيبفي نوعين أي الصليب المستقيم والصليب المقلص في مجموعة كاملة من الأشكال والأبعاد.نحن المورد الرائد للصلب المقاوم للصدأ والصلب المسبوق للعملاء المحليين والعملاء الدوليين في مختلف الصناعات مثل النفط والغاز، البتروكيماويات ، توليد الطاقة ، الصيدلة ، تصنيع الورق ، صناعة الغاز الطبيعي والمصانع الكيميائية. يستخدم الصليب في العديد من التطبيقات ، كمقاطع للأنابيب المتقاطعة.

الضغط العالي 1/2 " ANSI B16.9 الصليب أنابيب التركيب المستقيم SCH80 Buttweld أنابيب التركيب 0
الضغط العالي 1/2 " ANSI B16.9 الصليب أنابيب التركيب المستقيم SCH80 Buttweld أنابيب التركيب 1
مؤلف الأسهم من الصلبة الخرسانية المتساوية ، الأدوات التوصيلية للأنابيب ، تقليل الأدوات التوصيلية للأنابيب ، الصليب المستقيم ASME B16.9 Delaer

عرضنا الصليب المتساوي، الصليب الخفيف والصليب الجانبي الصليب الصف الخاص يتم توفيرها على نطاق واسع من قبلنا إلى العديد من الصناعات مثل توليد الطاقة، البتروكيماويات، بناء السفن، تصنيع الورق،المواد الكيميائية، الصيدلانية، والتصنيع.

اعتمادا على مواصفات العملاء لدينا ومتطلبات يمكننا تصنيع وتقديم الصليب المستقيم والحد من الصليب في مختلف الصفوف بما في ذلك 202، 304/304L، 904L، 316/316L، مزدوج 2205،سبيكة 20، Cupro Nickel ، Monel Alloy 400 ، Inconel Alloy 625 ، Inconel Alloy 600 ، Hastelloy Alloy C276 ، وكذلك في مختلف فئات الألومنيوم.

تاجر التقاطع غير المتساوية، التقاطع المتساوية، صيغة التقاطع المتساوية، تعريف التقاطع في الأنابيب، التقاطع المستقيم، حاسبة الوزن المتساوية،تجار أدوات الأنابيب المستقيمة في الهند

ANSI/ASME B16.9 مواصفات الصليب المتقاطع للأنابيب ذات الصلحات

الأبعاد أسميه/آنسي B16.9، ASME B16.28، MSS-SP-43
قطر خارجية الصليب المتساوي (1/2 ′′ 24 ′′) ، ERW / Buttweld Cross Equal ((1/2 ′′ 48 ′′) ، Cross Reducing (1/2 ′′ 24 ′′) ، ERW / Buttweld Reducing Cross ((1/2 ′′ 48 ′′)
أنواع الصليب المتساوي، الصليب المقلص
سمك الجدار 3 ملم ️ 40 ملم / SCH5 ، SCH10 ، SCH20 ، SCH30 ، SCH40 ، STD ، SCH80 ، XS ، SCH60 ، SCH80 ، SCH120 ، SCH140 ، SCH160 ، XXS
خدمات القيمة المضافة الغلفانية الساخنة ، طلاء الايبوكسي و FBE ، البولينج الكهربائي ، رمل الرمل ، الخيوط ، الحرار
تصنيفات الإنتاج الفولاذ المقاوم للصدأ، الفولاذ المسبوب، المزدوج، سبائك النيكل، الفولاذ منخفض الحرارة، الفولاذ الكربوني، كوبرو نيكل

معايير التصنيع للأنابيب المتداولة بالفولاذ الخلفي

الـ ASME: ANSI B169، ANSI B16.28، MSS-SP-43
DIN: DIN2605 ، DIN2615 ، DIN2616 ، DIN2617 ، DIN28011
إين: EN10253-1، EN10253-2
أيه إس تي إم إيه 403 ‬ أيه إس تي إم إيه SA403 المواصفات القياسية للأنابيب الصلبة غير المقاومة للصدأ
الـ ASME B16.9 المعدات المصنعة في المصانع
الـ ASME B16.25 انتهاء لحام المؤخرة
الـ ASME B16.28 المرفقين الحديدية القصيرة القطر والحائط الخلفي يعود
MSS SP-43 أدوات اللحام الخرسانية المصنوعة والمصنوعة للضغط المنخفض، وتطبيقات مقاومة للتآكل

تصنيفات المواد الصلبة للأنابيب

الفولاذ المقاوم للصدأ أيه إس تي إم إيه 403 دبليو ج. 304، 304 إتش، 309، 310، 316، 316 ل، 317 ل، 321، 347، 904 ل
فولاذ الكربون ASTM A 234 WPB ، WPBW ، WPHY 42 ، WPHY 46 ، WPHY 52 ، WPHY 60 ، WPHY 65 و WPHY 70.
فولاذ الكربون منخفض الحرارة ASTM A420 WPL3، A420 WPL6
الفولاذ المسبوب ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
الفولاذ المزدوج ASTM A 815 ، ASME SA 815 UNS NO S31803 ، S32205 ، Werkstoff رقم 1.4462
سبيكة النيكل ASTM / ASME SB 336 UNS 2200 (NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 (ALLOY 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601 ),القاعدة الأمريكية 6625 (INCONEL 625)، UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 الأبعاد المتقاطعة المتساوية للخلف

الرسم البياني للأبعاد العرضية للجرح

Pipe Cross Dimensions
الحجم الاسمي للأنابيب (NPS) DN القطر الخارجي عند بيفل مركز إلى نهاية
أركض منفذ. M[الملاحظات (1) و (2) ]
نصف 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

الأبعاد في المليمترات ما لم يذكر خلاف ذلك.t) يجب تحديدها من قبل العميل.

الحزام الخلفي يقلل من الأبعاد العرضية

Reducing Tee Dimensions

قطر اسمي قطر خارجية من الوسط إلى النهاية
D1 D2
DN الـ NPS السلسلة A السلسلة ب السلسلة A السلسلة ب ج م
15 × 15 نصف × نصف 21.3 18 21.3 18 25 25
15 × 10 1/2 × 3/8 21.3 18 17.3 14 25 25
15 × 8 نصف × ربع 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4 × 1/2 26.9 25 21.3 18 29 29
20 × 10 3/4 × 3/8 26.9 25 17.3 14 29 29
25×25 1 × 1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1 × 1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32 × 15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2 × 1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2 × 2 60.3 57 60.3 57 64 64
50×40 2 × 1.1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2 × 1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2 × 2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2 × 2 73.0 76 60.3 57 76 70
65×40 2/1/2 × 1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2 × 1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3 × 2.1/2 88.9 89 73.0 76 86 83
80×50 3 × 2 88.9 89 60.3 57 86 76
80×40 3 × 1.1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90 × 90 3.1/2×3.1/2 101.6 ‬‬ 101.6 ‬‬ 95 95
90×80 3.1/2×3 101.6 ‬‬ 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 ‬‬ 73.0 76 95 89
90×50 3.1/2×2 101.6 ‬‬ 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 ‬‬ 48.3 45 95 79
100 × 100 4 × 4 114.3 108 114.3 108 105 105
100 × 90 4 × 3.1/2 114.3 108 101.6 ‬‬ 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4 × 2.1/2 114.3 108 73.0 76 105 95
100×50 4 × 2 114.3 108 60.3 57 105 89
100×40 4 × 1.1/2 114.3 108 48.3 45 105 86
125×125 5 × 5 141.3 133 141.3 133 124 124
125×100 5 × 4 141.3 133 114.3 108 124 117
125×90 5 × 3.1/2 141.3 ‬‬ 101.6 ‬‬ 124 114
125×80 5 × 3 141.3 133 88.9 89 124 111
125×65 5 × 2.1.2 141.3 133 73.0 76 124 108
125×50 5 × 2 141.3 133 60.3 57 124 105
150×150 6 × 6 168.3 159 168.3 159 143 143
150×125 6 × 5 168.3 159 141.3 133 143 137
150×100 6 × 4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 ‬‬ 101.6 ‬‬ 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6 × 2.1/2 168.3 159 73.0 76 143 121
200×200 8 × 8 219.1 219 219.1 219 178 178
200×150 8 × 6 219.1 219 168.3 159 178 168
200×125 8 × 5 219.1 219 141.4 133 178 162
200×100 8 × 4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 ‬‬ 101.6 ‬‬ 178 152
250×250 10 × 10 273.0 273 273.0 273 216 216
250×200 10 × 8 273.0 273 219.1 219 216 203
250×150 10 × 6 273.0 273 168.3 159 216 194
250×125 10 × 5 273.0 273 141.3 133 216 191
250×100 10 × 4 273.0 273 114.3 108 216 184
300×300 12 × 12 323.9 325 323.9 325 254 254
300×250 12 × 10 323.9 325 273.0 273 254 241
300×200 12 × 8 323.9 325 219.1 219 254 229
300×150 12 × 6 323.9 325 168.3 159 254 219
300×125 12 × 5 323.9 325 141.3 133 254 216
350×350 14 × 14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14 × 10 355.6 377 273.0 273 279 257
350×200 14 × 8 355.6 377 219.1 219 279 248
350×150 14 × 6 355.6 377 168.3 159 279 238
400×400 16 × 16 406.4 426 406.4 426 305 305
400×350 16 × 14 406.4 426 355.6 377 305 305
400×300 16 × 12 406.4 426 323.9 325 305 295
400×250 16 × 10 406.4 426 273.0 273 305 283
400×200 16 × 8 406.4 426 219.1 219 305 273
400×150 16 × 6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18 × 16 457 480 406.4 426 343 330
450×350 18 × 14 457 480 355.6 377 343 330
450×300 18 × 12 457 480 323.9 325 343 321
450×250 18 × 10 457 480 273.0 273 343 308
450×200 18 × 8 457 480 219.1 219 343 298
500 × 500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324

ASME B16.9 أنواع متوافرة للصلبة

(بوتفيلد) صلابة الصلبة للصلبة الخلفية
الحد من الأجهزة المتقاطعة أدوات الأنبوب المتقاطعة الحديدية
ASME B16.9 الصليب غير المتساوي صليب غير متساو عالي الجودة
الحمار الصلب أدوات الأنبوب المتقاطعة التي تقلل من الصلان
ANSI B16.9 Buttweld الصليب ASME B16.28 صليب أنابيب الحرارة
أدوات أنابيب التقاطع (بوتويلد بارد كروس)
الارتباط المتقاطع المتساوي الوصول المتقاطع
الصليب الخفيف للخلف التثبيت المتقاطع المتساوي للخلف

قائمة أسعار أنابيب Buttweld

ASME B16.9 الصليب المتساوي للصلبة
سعر FOB: US $ 0.5-6 / قطعة

(بالتويلد) sch40
سعر FOB: US $ 1.2-2500 / قطعة

التركيبات المتقاطعة المتساوية
سعر FOB: US $1-5000 / قطعة

ASME B16.9 الصليب الخفيف للفولدرات
سعر FOB: US $ 0.11-999 / قطعة

ASME B16.9 أدوات الأنبوب العرضي الخفيفة للصمغ
سعر FOB: 0.2-50 دولار أمريكي / قطعة

(بوتويلد بارد كروس)
سعر FOB: US $ 0.2-500 / قطعة

الصليب المتساوي
سعر FOB: US $ 0.11-1 / قطعة
